Труба ТВЭЛ-ПЭКС-115-К — армированная теплоизолированная труба до 115 °C
Высокотемпературные трубы до 115 °C, давление до 1,6 МПа
Типоразмеры не добавлены
Комплектующие
Соединительные фитинги и монтажные гильзы
Выбор учитывает армирование, режим давления, диаметр и стенку несущей трубы. На карточке показаны только подтверждённые исполнения из каталога. Редукционные муфты и тройники подбирают по всем трубам соединения; количество гильз зависит от числа соединяемых концов.
| Исполнение | Напорная труба, мм | Номенклатура |
|---|---|---|

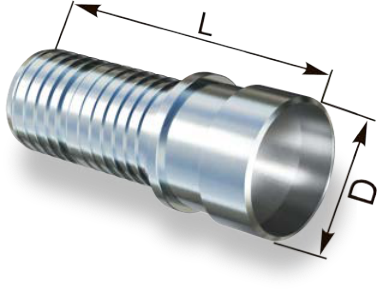

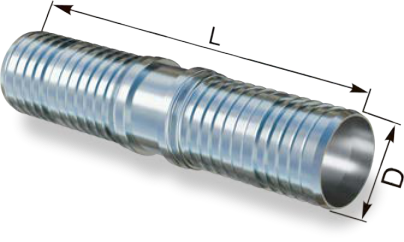

| ТВЭЛ-ПЭКС-115-К 50 | 47.7×3.6 | Компрессионная гильза; фитинг под сварку; равнопроходная муфта |
| ТВЭЛ-ПЭКС-115-К 63 | 58.5×4 | Компрессионная гильза; фитинг под сварку; равнопроходная муфта |
| ТВЭЛ-ПЭКС-115-К 75 | 69.5×4.6 | Компрессионная гильза; фитинг под сварку; равнопроходная муфта |
| ТВЭЛ-ПЭКС-115-К 90 | 84×6 | Компрессионная гильза; фитинг под сварку; равнопроходная муфта |
| ТВЭЛ-ПЭКС-115-К 110 | 101×6.5 | Компрессионная гильза; фитинг под сварку; равнопроходная муфта |
| ТВЭЛ-ПЭКС-115-К 125 | 116×6.8 | Компрессионная гильза; фитинг под сварку; равнопроходная муфта |
| ТВЭЛ-ПЭКС-115-К 140 | 127×7.1 | Компрессионная гильза; фитинг под сварку; равнопроходная муфта |
| ТВЭЛ-ПЭКС-115-К 160 | 144×7.5 | Компрессионная гильза; фитинг под сварку; равнопроходная муфта |
Материалы изоляции стыков ТВЭЛ-ПЭКС
Для прямого стыка применяют термоусаживаемую муфту либо разъёмный кожух; для угла и ответвления — соответствующий кожух. Монтажные наборы включают пробки и компоненты ППУ; соединительные фитинги подбирают отдельно.
| Изделие | Выбор исполнения |
|---|---|

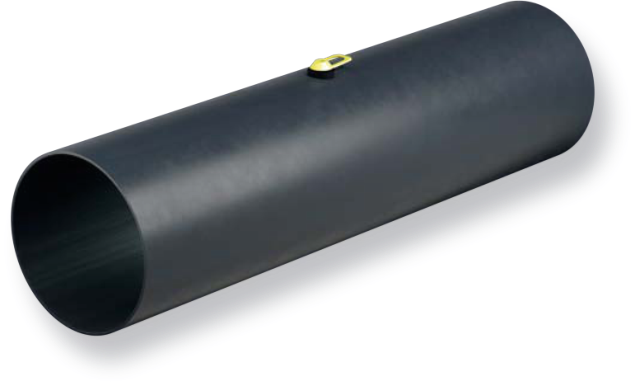

| Термоусаживаемая муфта | Оболочки 90, 110, 125, 140, 160, 180, 225 мм |

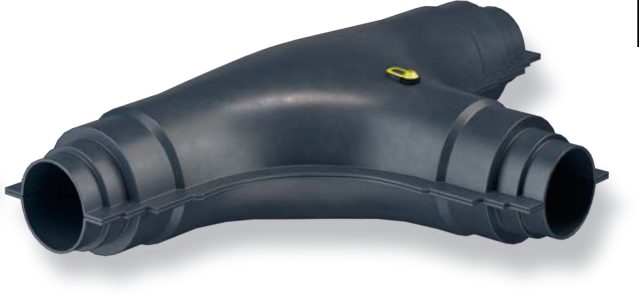

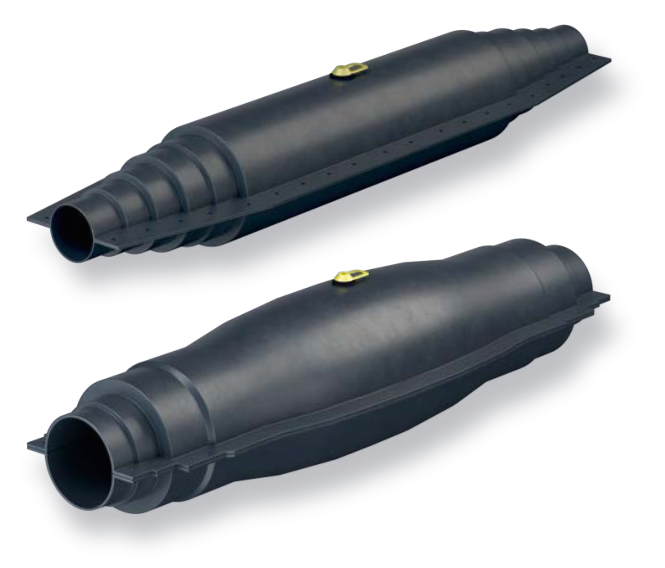

| Кожух линейного стыка / угольника / тройника | По типу узла и всем оболочкам соединяемых труб |
| Монтажный набор изоляции стыка | Муфта или полукожухи, пробки, компоненты ППУ |
Труба ТВЭЛ-ПЭКС-115-К
Труба ТВЭЛ-ПЭКС-115-К — это армированная гибкая предварительно теплоизолированная труба из сшитого полиэтилена PEX-a, предназначенная для бесканальной прокладки трубопроводов внутриквартальных и локальных систем теплоснабжения с повышенными температурными и нагрузочными требованиями.
По своему назначению и эксплуатационным характеристикам ТВЭЛ-ПЭКС-115-К является прямым аналогом труб Изопрофлекс 115А и Изопрофлекс 115А/1,6, применяемых в высокотемпературных системах отопления и ГВС.
Назначение и рабочие параметры
Трубы ТВЭЛ-ПЭКС-115-К рассчитаны на работу при максимальной температуре теплоносителя до +115 °C и рабочем давлении до 1,0 или 1,6 МПа (в зависимости от исполнения). Такие параметры позволяют использовать трубу на ответственных участках тепловых сетей, где стандартных армированных труб на 95 °C недостаточно.
Уникальная армирующая система
В качестве несущей трубы применяется однослойная труба из PEX-a с внедрённой внутрь объёмной армирующей системой из высокопрочных непрерывных нитей арамидного волокна. Армирующие нити располагаются в виде комбинации продольных и ориентированных под углом к оси трубы элементов, образующих несколько переплетённых спиралей.
Нити внедряются в материал трубы непосредственно в процессе первичной экструзии и могут располагаться на разной глубине от поверхности, формируя монолитную армированную структуру.
Такая конструкция принципиально отличается от многослойных систем с клеевыми слоями, которые при температурах около +100 °C могут размягчаться и терять устойчивость. В системе ТВЭЛ-ПЭКС-115-К армирующие элементы остаются неподвижными внутри материала трубы, что по своему принципу сопоставимо с монолитностью армированного железобетона.
Конструкция трубы
- несущая труба из PEX-a;
- объёмная арамидная армирующая система;
- заводская теплоизоляция из пенополиуретана;
- наружная защитная полимерная оболочка;
- исполнение для бесканальной подземной прокладки.
Область применения
- высокотемпературные системы отопления;
- сети горячего водоснабжения;
- внутриквартальные и локальные тепловые сети;
- участки с повышенными температурными и давленческими нагрузками;
- реконструкция и новое строительство тепловых коммуникаций.
Монтаж и эксплуатация
Монтаж труб ТВЭЛ-ПЭКС-115-К выполняется с применением пресс-фитингов и соединительных элементов, рассчитанных на соответствующие температурные и прочностные нагрузки. Гибкость трубы позволяет прокладывать трассы с минимальным количеством соединений, снижая риски утечек и упрощая монтаж.
Поставка труб в бухтах или на катушках ускоряет монтаж и уменьшает объем земляных работ при бесканальной прокладке трубопроводов.
Преимущества труб ТВЭЛ-ПЭКС-115-К
- рабочая температура до 115 °C;
- рабочее давление до 1,6 МПа;
- уникальная объемная арамидная армирующая система;
- отсутствие клеевых слоев и риска расслоения;
- гибкость трассы и удобство монтажа;
- расчетный срок службы до 50 лет.
В данном разделе каталога представлены трубы ТВЭЛ-ПЭКС-115-К различных типоразмеров, что позволяет подобрать оптимальное решение для конкретных параметров теплосети и условий эксплуатации.
