Труба ТВЭЛ-ПЭКС-4 — четырехтрубная теплоизолированная труба для отопления и ГВС
Четверная труба в общей изоляции. Рабочая температура 95°С, рабочее давление первая пара 6 бар, вторая 6/10 бар
Типоразмеры
| Размер | Давление | Макс. длина в бухте, м | Артикул | Цена | Наличие |
|---|---|---|---|---|---|
| 2x25x2,3+2x20x1,9/140 | 6 бар | 150 | tp4-25+20_140_6bar | По запросу | В наличии |
| 2x32x2,9+2x25x2,3/140 | 6 бар | 150 | tp4-32+25_140_6bar | По запросу | В наличии |
| 2x40x3,7+2x32x2,9/160 | 6 бар | 120 | tp4-40+32_160_6bar | По запросу | В наличии |
| 2x32x2,9+32x4,4+25x3,5/140 | 6/10 бар | 150 | tp4-32_140_6bar_10bar | По запросу | В наличии |
| 2x40x3,7+40x5,5+32x4,4/160 | 6/10 бар | 120 | tp4-40_160_6bar_10bar | По запросу | В наличии |
Комплектующие
Соединительные фитинги и монтажные гильзы
Выбор учитывает армирование, режим давления, диаметр и стенку несущей трубы. На карточке показаны только подтверждённые исполнения из каталога. Редукционные муфты и тройники подбирают по всем трубам соединения; количество гильз зависит от числа соединяемых концов.
| Исполнение | Напорная труба, мм | Номенклатура |
|---|---|---|

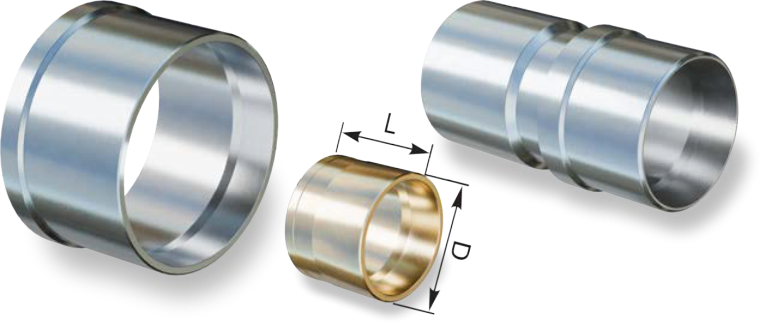

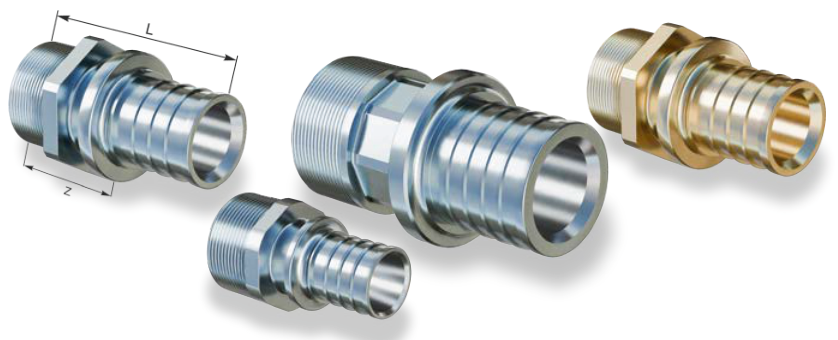

| ТВЭЛ-ПЭКС 25 6 бар | 25×2,3 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 32 6 бар | 32×2,9 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 40 6 бар | 40×3,7 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 50 6 бар | 50×4,6 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 63 6 бар | 63×5,8 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 75 6 бар | 75×6,8 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 90 6 бар | 90×8,2 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 110 6 бар | 110×10 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 25 10 бар | 25×3,5 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 32 10 бар | 32×4,4 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 40 10 бар | 40×5,5 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 50 10 бар | 50×6,9 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
Материалы изоляции стыков ТВЭЛ-ПЭКС
Для прямого стыка применяют термоусаживаемую муфту либо разъёмный кожух; для угла и ответвления — соответствующий кожух. Монтажные наборы включают пробки и компоненты ППУ; соединительные фитинги подбирают отдельно.
| Изделие | Выбор исполнения |
|---|---|

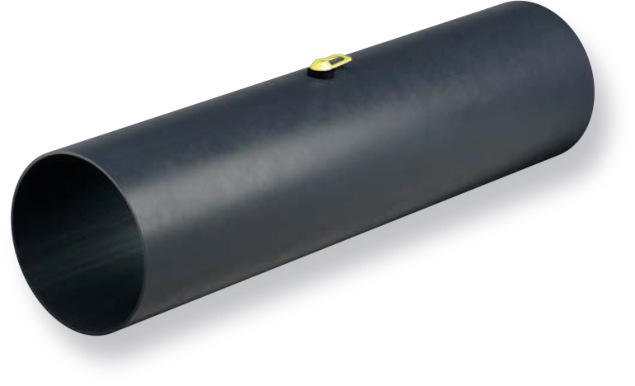

| Термоусаживаемая муфта | Оболочки 90, 110, 125, 140, 160, 180, 225 мм |

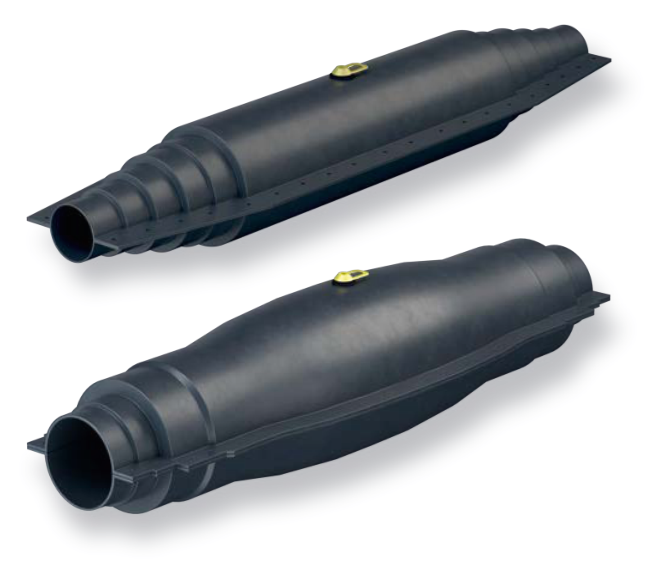

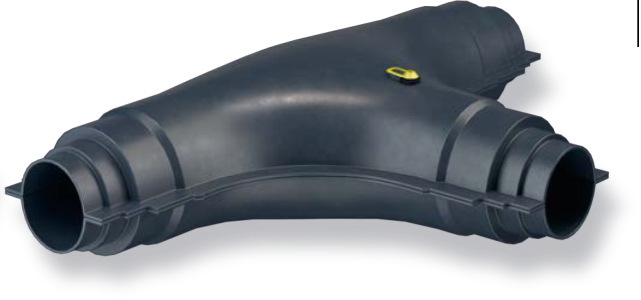

| Кожух линейного стыка / угольника / тройника | По типу узла и всем оболочкам соединяемых труб |
| Монтажный набор изоляции стыка | Муфта или полукожухи, пробки, компоненты ППУ |
Труба ТВЭЛ-ПЭКС-4
Труба ТВЭЛ-ПЭКС-4 — это четырехтрубная гибкая предварительно теплоизолированная труба из сшитого полиэтилена PEX-a, предназначенная для совместной прокладки систем отопления и горячего водоснабжения в одной трассе. По своему назначению и конструкции ТВЭЛ-ПЭКС-4 является аналогом системы Изопрофлекс Квадрига.
Производителем труб ТВЭЛ-ПЭКС является АО «Завод Полимерных Труб» (Санкт-Петербург). Система разработана для применения в распределительных и квартальных тепловых сетях, где требуется одновременная подача отопления и ГВС с минимальным количеством подземных коммуникаций.
Назначение и схема использования труб
Четырехтрубная конструкция ТВЭЛ-ПЭКС-4 предполагает строгое функциональное распределение рабочих труб:
- первая пара труб — подающая и обратная линии системы отопления;
- вторая пара труб — подача горячей воды (ГВС) и линия рециркуляции.
Такая схема позволяет прокладывать отопление и ГВС в одной теплоизолированной оболочке, сокращая ширину траншеи, объем земляных работ и общую стоимость строительства инженерных сетей.
Конструкция трубы ТВЭЛ-ПЭКС-4
Труба ТВЭЛ-ПЭКС-4 состоит из четырех напорных труб из PEX-a (пероксидная сшивка по методу Энгеля), расположенных в общем слое заводской теплоизоляции из пенополиуретана. Снаружи трубопровод защищен прочной полимерной оболочкой, устойчивой к механическим и климатическим воздействиям.
Гибкость конструкции позволяет прокладывать трассы с минимальным количеством соединений, обходить препятствия и выполнять бесканальную подземную прокладку.
Рабочие параметры
В зависимости от типоразмера трубы ТВЭЛ-ПЭКС-4 рассчитаны на рабочее давление 6 или 10 бар и рабочую температуру теплоносителя до +95 °C. Параметры соответствуют требованиям к современным системам отопления и горячего водоснабжения.
Область применения
- квартальные и распределительные тепловые сети;
- подключение жилых домов и малоэтажной застройки;
- системы отопления с одновременной организацией ГВС и рециркуляции;
- реконструкция и новое строительство инженерных коммуникаций.
Монтаж и комплектующие
Монтаж труб ТВЭЛ-ПЭКС-4 выполняется с использованием пресс-фитингов и соединительных элементов, обеспечивающих надежное и герметичное соединение. Четырехтрубная система позволяет значительно сократить количество точек соединения по сравнению с прокладкой отдельных трубопроводов.
Поставка труб в бухтах или на катушках упрощает транспортировку и ускоряет монтаж, а возможность бесканальной прокладки снижает затраты на строительство тепловых сетей.
Преимущества труб ТВЭЛ-ПЭКС-4
- четыре трубы в одной теплоизолированной оболочке;
- совместная прокладка отопления и ГВС с рециркуляцией;
- снижение объема земляных работ;
- минимальное количество соединений;
- гибкость трассы и удобство монтажа;
- расчетный срок службы до 50 лет.
В данном разделе каталога ГЛАВТРУБТОРГ представлены трубы ТВЭЛ-ПЭКС-4 различных типоразмеров, что позволяет подобрать оптимальное решение для конкретных параметров теплосети и условий эксплуатации.
