Труба ТВЭЛ-ПЭКС-К — армированная теплоизолированная труба для отопления и ГВС
Рабочая температура 95 °С (Пиковая 110 °С), рабочее давление 10 бар
Типоразмеры
| Размер | Давление | Макс. длина в бухте, м | Артикул | Цена | Наличие |
|---|---|---|---|---|---|
| 40/90 | 10 бар | 400 | tvel-peks-k-40_90_10bar | По запросу | В наличии |
| 50/110 | 10 бар | 300 | tvel-peks-k-50_110_10bar | По запросу | В наличии |
| 63/110 | 10 бар | 300 | tvel-peks-k-63_110_10bar | По запросу | В наличии |
| 75/125 | 10 бар | 250 | tvel-peks-k-75_125_10bar | По запросу | В наличии |
| 90/140 | 10 бар | 200 | tvel-peks-k-90_140_10bar | По запросу | В наличии |
| 110/160 | 10 бар | 150 | tvel-peks-k-110_160_10bar | По запросу | В наличии |
| 125/180 | 10 бар | 100 | tvel-peks-k-125_180_10bar | По запросу | В наличии |
| 140/180 | 10 бар | 100 | tvel-peks-k-140_180_10bar | По запросу | В наличии |
| 160/225 | 10 бар | 200 | tvel-peks-k-160_225_10bar | По запросу | В наличии |
Комплектующие

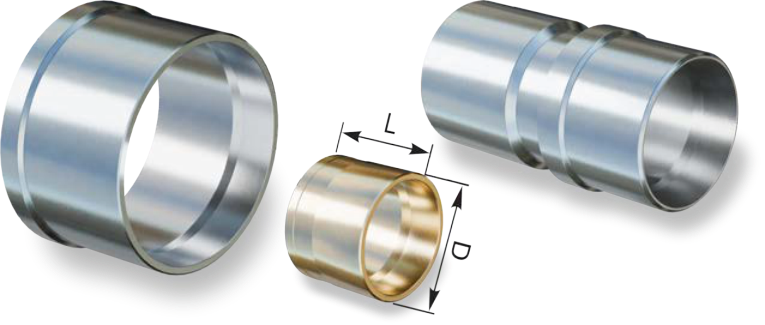

Соединительные фитинги и монтажные гильзы
Выбор учитывает армирование, режим давления, диаметр и стенку несущей трубы. На карточке показаны только подтверждённые исполнения из каталога. Редукционные муфты и тройники подбирают по всем трубам соединения; количество гильз зависит от числа соединяемых концов.
| Исполнение | Напорная труба, мм | Номенклатура |
|---|---|---|

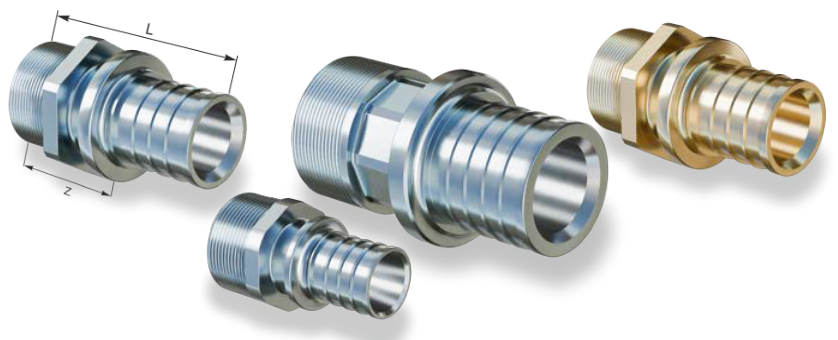

| ТВЭЛ-ПЭКС-К 40 | 40×4 | Гильза; переход на сварку; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС-К 50 | 47.7×3.6 | Гильза; переход на сварку; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС-К 63 | 58.5×4 | Гильза; переход на сварку; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС-К 75 | 69.5×4.6 | Гильза; переход на сварку; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС-К 90 | 84×6 | Гильза; переход на сварку; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС-К 110 | 101×6.5 | Гильза; переход на сварку; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС-К 125 | 116×6.8 | Гильза; переход на сварку; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС-К 140 | 127×7.1 | Гильза; переход на сварку; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС-К 160 | 144×7.5 | Гильза; переход на сварку; равнопроходная муфта; угольник; тройник |
Материалы изоляции стыков ТВЭЛ-ПЭКС
Для прямого стыка применяют термоусаживаемую муфту либо разъёмный кожух; для угла и ответвления — соответствующий кожух. Монтажные наборы включают пробки и компоненты ППУ; соединительные фитинги подбирают отдельно.
| Изделие | Выбор исполнения |
|---|---|

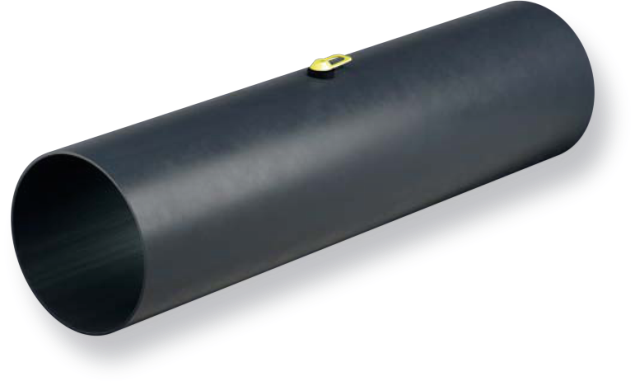

| Термоусаживаемая муфта | Оболочки 90, 110, 125, 140, 160, 180, 225 мм |

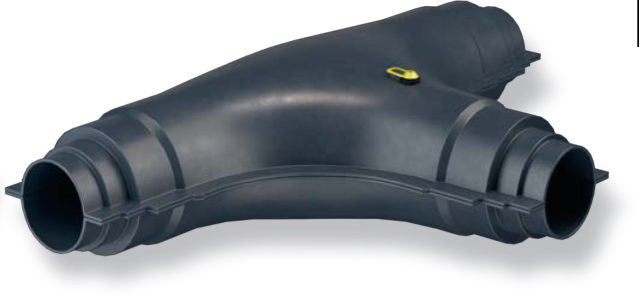

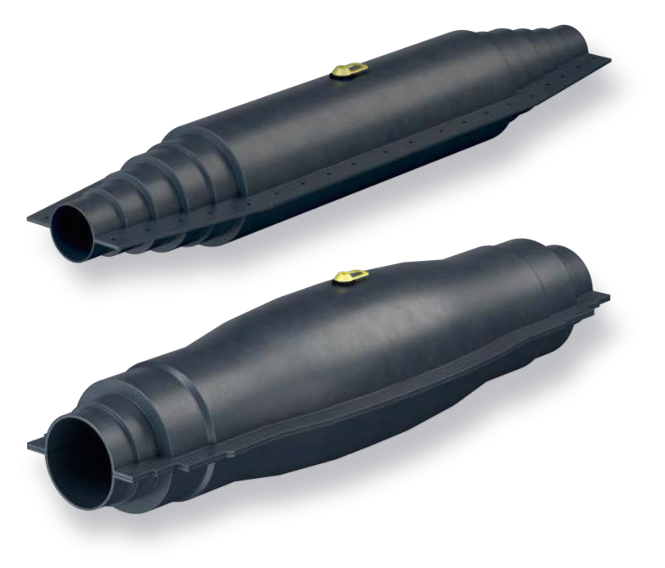

| Кожух линейного стыка / угольника / тройника | По типу узла и всем оболочкам соединяемых труб |
| Монтажный набор изоляции стыка | Муфта или полукожухи, пробки, компоненты ППУ |
Труба ТВЭЛ-ПЭКС-К
Труба ТВЭЛ-ПЭКС-К — это армированная гибкая предварительно теплоизолированная труба из сшитого полиэтилена PEX-a, предназначенная для систем отопления и горячего водоснабжения с повышенными требованиями к прочности и рабочему давлению.
Производителем труб ТВЭЛ-ПЭКС является АО «Завод Полимерных Труб» (Санкт-Петербург). По конструкции и области применения ТВЭЛ-ПЭКС-К является прямым аналогом труб Изопрофлекс-А (Изопрофлекс 95А), широко применяемых в городских и распределительных тепловых сетях.
Конструкция трубы ТВЭЛ-ПЭКС-К
Основой трубы является напорная труба из PEX-a (пероксидная сшивка по методу Энгеля), дополнительно усиленная армирующим слоем, повышающим устойчивость к внутреннему давлению и температурным нагрузкам.
Напорная труба размещена в слое заводской теплоизоляции из пенополиуретана и защищена прочной наружной полимерной оболочкой, обеспечивающей защиту от механических и климатических воздействий.
Рабочие параметры
Трубы ТВЭЛ-ПЭКС-К рассчитаны на рабочее давление до 10 бар (1,0 МПа) и рабочую температуру теплоносителя до +95 °C. Такие параметры позволяют использовать трубу на ответственных участках тепловых сетей.
Область применения
- системы отопления жилых и общественных зданий;
- сети горячего водоснабжения;
- распределительные и внутридворовые тепловые сети;
- участки с повышенными нагрузками и требованиями к надежности.
Монтаж и комплектующие
Монтаж труб ТВЭЛ-ПЭКС-К выполняется с применением пресс-фитингов и соединительных элементов, обеспечивающих герметичность и долговечность соединений. Гибкость трубы позволяет прокладывать трассы с минимальным количеством стыков и обходить препятствия без применения дополнительных фасонных элементов.
Поставка труб бухтами или на катушках упрощает транспортировку и ускоряет монтаж, а возможность бесканальной прокладки снижает объем земляных работ и общую стоимость строительства.
Преимущества труб ТВЭЛ-ПЭКС-К
- армированная конструкция напорной трубы;
- рабочее давление до 10 бар;
- гибкость трассы и удобство прокладки;
- заводская теплоизоляция с низкими теплопотерями;
- минимальное количество соединений;
- расчетный срок службы до 50 лет.
В данном разделе каталога представлены трубы ТВЭЛ-ПЭКС-К различных типоразмеров, что позволяет подобрать оптимальное решение для конкретных условий эксплуатации и параметров теплосети.
