Изопрофлекс 95 — гибкие теплотрассы 0,6 МПа в заводской теплоизоляции
Рабочая температура 95°С, рабочее давление 0,6 МПа
Типоразмеры
| Размер | Давление | Макс. длина в бухте, м | Артикул | Цена | Наличие |
|---|---|---|---|---|---|
| 25/63 | 0,6 МПа | 250 | izoprofleks_06_mpa-25_63 | 1 307,54 руб/м | В наличии |
| 32/75 | 0,6 МПа | 217 | izoprofleks_06_mpa-32_75 | 1 485,05 руб/м | В наличии |
| 40/75 | 0,6 МПа | 217 | izoprofleks_06_mpa-40_75 | 1 878,49 руб/м | В наличии |
| 50/90 | 0,6 МПа | 175 | izoprofleks_06_mpa-50_90 | 2 740,43 руб/м | В наличии |
| 63/110 | 0,6 МПа | 133 | izoprofleks_06_mpa-63_110 | 3 542,88 руб/м | В наличии |
| 75/125 | 0,6 МПа | 120 | izoprofleks_06_mpa-75_125 | 4 554,87 руб/м | В наличии |
| 90/140 | 0,6 МПа | 107 | izoprofleks_06_mpa-90_140 | 5 955,73 руб/м | В наличии |
| 110/160 | 0,6 МПа | 100 | izoprofleks_06_mpa-110_160 | 7 935,80 руб/м | В наличии |
Комплектующие
Фитинг компрессионный
Переход с наружной резьбой. Подбор учитывает диаметр и стенку каждого напорного канала; фитинги разных стенок не подменяют друг друга.
| Изделие | Напорная труба, мм | Наружная резьба |
|---|---|---|
| Фитинг 20×2,8 BR | 20×2,8 | ¾″ |
| Фитинг 25×2,3 HL | 25×2,3 | 1″ |
| Фитинг 25×3,5 Jt | 25×3,5 | ¾″ |
| Фитинг 32×2,9 HL | 32×2,9 | 1¼″ |
| Фитинг 32×2,9 Jt | 32×2,9 | 1″ |
| Фитинг 32×4,4 Jt | 32×4,4 | 1″ |
| Фитинг 40×3,7 Jt | 40×3,7 | 1¼″ |
| Фитинг 40×5,5 HL | 40×5,5 | 1¼″ |
| Фитинг 50×4,6 Jt | 50×4,6 | 1½″ |
| Фитинг 63×5,8 BR | 63×5,8 | 2″ |
Концевой предохранитель
Гидроизоляция торца теплоизоляции. Выбор по полной комбинации напорной трубы и оболочки; это не заглушка напорного канала.
| Изделие | Типоразмеры трубы |
|---|---|
| ТЗИ 90 | 25/63, 32/75, 40/75 |
| ТЗИ 110 | 50/90, 63/110 |
| ТЗИ 140 | 75/125, 90/140 |
| ТЗИ 180 | 110/160 |
Пресс-фитинг под сварку
Переход на металлический участок; гильза надвижная подбирается для того же размера.
| Исполнение | Напорная труба, мм | Соединительные элементы |
|---|---|---|
| Изопрофлекс 25 | 25×2,3 | Пресс-фитинг под сварку 25 (Р) |
| Изопрофлекс 32 | 32×2,9 | Пресс-фитинг под сварку 32 (Р) |
| Изопрофлекс 40 | 40×3,7 | Пресс-фитинг под сварку 40 (Р) |
| Изопрофлекс 50 | 50×4,6 | Пресс-фитинг под сварку 50 (Р) |
| Изопрофлекс 63 | 63×5,8 | Пресс-фитинг под сварку 63 (Р) |
| Изопрофлекс 75 | 75×6,8 | Пресс-фитинг под сварку 75 (Р) |
| Изопрофлекс 90 | 90×8,2 | Пресс-фитинг под сварку 90 (Р) |
| Изопрофлекс 110 | 110×10,0 | Пресс-фитинг под сварку 110 (Р) |
Уплотнитель стеновой
Резиновое уплотнение применяется при устройстве ввода предизолированной трубы через стену. Нужный типоразмер выбирают по наружному диаметру защитной оболочки, а не по диаметру напорной трубы.
Общая номенклатура используется для линеек Изопрофлекс и Касафлекс. Для конкретной трубы выбирайте строку, соответствующую её оболочке.
| Типоразмер | Название | D, мм | d, мм | Масса, кг |
|---|---|---|---|---|
| 63 | Уплотнитель стеновой 63 | 106 | 63 | 0,16 |
| 75 | Уплотнитель стеновой 75 | 119 | 75 | 0,24 |
| 90 | Уплотнитель стеновой 90 | 134 | 90 | 0,30 |
| 100 | Уплотнитель стеновой 100 | 144 | 100 | 0,35 |
| 110 | Уплотнитель стеновой 110 | 155 | 111 | 0,40 |
| 125 | Уплотнитель стеновой 125 | 170 | 126 | 0,42 |
| 140 | Уплотнитель стеновой 140 | 184 | 140 | 0,49 |
| 145 | Уплотнитель стеновой 145 | 190 | 146 | 0,50 |
| 160 | Уплотнитель стеновой 160 | 202 | 158 | 0,51 |
| 180 | Уплотнитель стеновой 180 | 222 | 178 | 0,52 |
| 200 | Уплотнитель стеновой 200 | 237 | 193 | 0,53 |
| 225 | Уплотнитель стеновой 225 | 263 | 219 | 0,56 |
| 315 | Уплотнитель стеновой 315 | 365 | 315 | 0,78 |

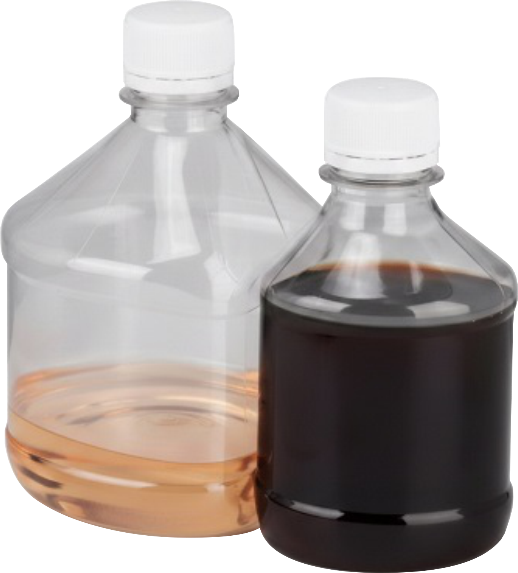

Компоненты ППУ для изоляции стыка
Два компонента: полиол и изоцианат. Дозировку подбирают для объёма конкретного изоляционного комплекта; для тройника требуется отдельная проверка его обозначения.
| Система компонентов | Для прямого стыка |
|---|---|
| КЗС 089/180 | КИС оболочек 63, 75, 90, 110 мм |
| КЗС 219/315 | КИС 125 и 145 мм |
| КЗС 273/450 | КИС 160, 180 мм |

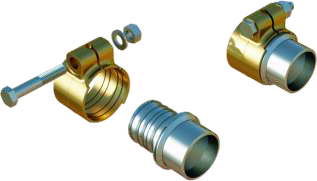

Фитинг компрессионный под сварку
Компрессионное соединение с переходом на металлическую часть трубопровода. Применимость указана для напорной трубы, а не для диаметра оболочки.
| Изделие | Напорная труба, мм |
|---|---|
| Фитинг HL 63 | 63×5,8 |
| Фитинг HL 75 | 75×6,8 |
| Фитинг HL 90 | 90×8,2 |
| Фитинг HL 110 | 110×10,0 |
Пресс-муфты, тройники и надвижные гильзы
Для равнопроходного стыка нужны муфта и две гильзы, для тройника — тройник и три гильзы. Редукционные изделия выбирают по всем присоединяемым трубам.
| Исполнение | Напорная труба, мм | Соединительные элементы |
|---|---|---|
| Изопрофлекс 25 | 25×2,3 | Пресс-муфта / пресс-тройник / гильза 25 (Р) |
| Изопрофлекс 32 | 32×2,9 | Пресс-муфта / пресс-тройник / гильза 32 (Р) |
| Изопрофлекс 40 | 40×3,7 | Пресс-муфта / пресс-тройник / гильза 40 (Р) |
| Изопрофлекс 50 | 50×4,6 | Пресс-муфта / пресс-тройник / гильза 50 (Р) |
| Изопрофлекс 63 | 63×5,8 | Пресс-муфта / пресс-тройник / гильза 63 (Р) |
| Изопрофлекс 75 | 75×6,8 | Пресс-муфта / пресс-тройник / гильза 75 (Р) |
| Изопрофлекс 90 | 90×8,2 | Пресс-муфта / пресс-тройник / гильза 90 (Р) |
| Изопрофлекс 110 | 110×10,0 | Пресс-муфта / пресс-тройник / гильза 110 (Р) |

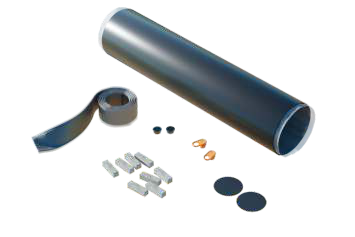

Комплект изоляции стыка
Для тепло- и гидроизоляции прямого стыка. Размер выбирают по двум оболочкам соединяемых труб. В комплект входят термоусаживаемая муфта, адгезивная лента, центраторы и пробки; компоненты теплоизоляции заказывают отдельно.
| Изделие | Две одинаковые оболочки, мм | Длина муфты, мм |
|---|---|---|
| КИС 63×63 | 63 | 800 |
| КИС 75×75 | 75 | 800 |
| КИС 90×90 | 90 | 800 |
| КИС 110×110 | 110 | 800 |
| КИС 125×125 | 125 | 800 |
| КИС 145×145 | 145 | 800 |
| КИС 160×160 | 160 | 900 |
| КИС 180×180 | 180 | 900 |
Комплект изоляции тройника
Кожух, герметик, крепёж и пробка для изоляции ответвления. Для заказа нужны оболочки входа, ответвления и выхода. Компоненты ППУ заказывают отдельно; таблица показывает допустимый диапазон основного прохода.
| Изделие | Диапазон оболочки основного прохода, мм |
|---|---|
| КИТ 110/63×110/63×110/63 | 63–110 |
| КИТ 160/90×160/63×160/90 | 90–160 |
| КИТ 180/100×180/100×180/100 | 100–180 |
| КИТ 225/160×225/160×225/160 | 160–225 |

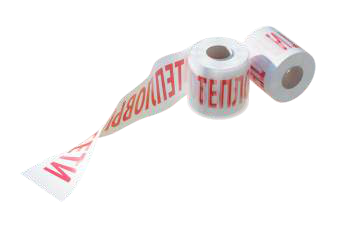

Сигнальная лента
Для обозначения подземной теплотрассы над защитной оболочкой. Вариант ленты выбирают по проекту трассы.
| Изделие | Назначение |
|---|---|
| Лента сигнальная «ТЕПЛО» | Обозначение подземной трассы |
Труба Изопрофлекс 95 0,6 МПа
Изопрофлекс 95 (рабочее давление 0,6 МПа) — это гибкая предварительно теплоизолированная труба из сшитого полиэтилена, предназначенная для прокладки инженерных сетей отопления, горячего и холодного водоснабжения. Труба поставляется с заводской теплоизоляцией, что снижает теплопотери, защищает трубопровод от внешних воздействий и упрощает монтаж.
Рабочие параметры
Серия Изопрофлекс 95 рассчитана на рабочую температуру до +95 °C и рабочее давление 0,6 МПа. Данные параметры соответствуют типовым условиям эксплуатации в частном и коммунальном строительстве, где требуется надёжная теплоизолированная труба без запаса по повышенному давлению.
Конструкция и особенности
Конструкция трубы сочетает высокую гибкость и механическую устойчивость, что позволяет прокладывать трассы с минимальным количеством соединений и эффективно обходить препятствия без избыточного использования фасонных элементов.
- Заводская теплоизоляция — минимизирует теплопотери и защищает трубопровод от внешних воздействий.
- Гибкость трубы — облегчает прокладку трассы в стеснённых условиях и на сложных участках.
- Бесканальная прокладка — снижает объём земляных работ и сокращает сроки монтажа.
- Долговечность — рассчитана на длительную эксплуатацию при соблюдении проектных параметров.
Область применения
Трубы Изопрофлекс 95 (0,6 МПа) применяются:
- в системах отопления частных домов, коттеджей и загородных комплексов;
- для подключения объектов к локальным и централизованным инженерным сетям;
- в трубопроводах горячего и холодного водоснабжения с неагрессивными средами;
- при реконструкции существующих сетей, где важны надёжность и скорость монтажа.
Преимущества
- высокая гибкость трассы и удобство прокладки;
- стабильные теплотехнические характеристики благодаря заводской изоляции;
- сокращение количества соединений по сравнению с жёсткими трубопроводами;
- устойчивость к климатическим воздействиям при подземной прокладке;
- совместимость с промышленными стандартами фитингов и комплектующих.
В данном разделе сайта ГЛАВТРУБТОРГ представлены однотрубные варианты Изопрофлекс 95 (0,6 МПа), что позволяет подобрать типоразмер под параметры теплосети и условия эксплуатации.
