Изопрофлекс 75А — гибкая PE-RT теплотрасса для ГВС и обратки отопления
Изопрофлекс 75А
Рабочая температура 75 °С, рабочее давление 1,0 МПа
Изопрофлекс 75А — гибкая теплотрасса из PE-RT в заводской теплоизоляции. Для ГВС и обратной линии отопления. Экономичное решение при температуре до 75 °C.
Типоразмеры
| Размер | Давление | Макс. длина в бухте, м | Артикул | Цена | Наличие |
|---|---|---|---|---|---|
| 40/75 | 1,0 МПа | 217 | izoprofleks_75a-40_75 | 2 986,56 руб/м | В наличии |
| 50/90 | 1,0 МПа | 175 | izoprofleks_75a-50_90 | 3 961,03 руб/м | В наличии |
| 63/100 | 1,0 МПа | 166 | izoprofleks_75a-63_100 | 5 058,12 руб/м | В наличии |
| 75/110 | 1,0 МПа | 133 | izoprofleks_75a-75_110 | 6 404,09 руб/м | В наличии |
| 90/125 | 1,0 МПа | 120 | izoprofleks_75a-90_125 | 8 169,12 руб/м | В наличии |
| 110/145 | 1,0 МПа | 107 | izoprofleks_75a-110_145 | 11 281,03 руб/м | В наличии |
| 125/160 | 1,0 МПа | 100 | izoprofleks_75a-125_160 | 13 096,40 руб/м | В наличии |
| 140/180 | 1,0 МПа | 80 | izoprofleks_75a-140_180 | 16 100,34 руб/м | В наличии |
| 160/200 | 1,0 МПа | - | izoprofleks_75a-160_200 | 19 609,36 руб/м | В наличии |
Комплектующие
Уплотнитель стеновой
Резиновое уплотнение применяется при устройстве ввода предизолированной трубы через стену. Нужный типоразмер выбирают по наружному диаметру защитной оболочки, а не по диаметру напорной трубы.
Общая номенклатура используется для линеек Изопрофлекс и Касафлекс. Для конкретной трубы выбирайте строку, соответствующую её оболочке.
| Типоразмер | Название | D, мм | d, мм | Масса, кг |
|---|---|---|---|---|
| 63 | Уплотнитель стеновой 63 | 106 | 63 | 0,16 |
| 75 | Уплотнитель стеновой 75 | 119 | 75 | 0,24 |
| 90 | Уплотнитель стеновой 90 | 134 | 90 | 0,30 |
| 100 | Уплотнитель стеновой 100 | 144 | 100 | 0,35 |
| 110 | Уплотнитель стеновой 110 | 155 | 111 | 0,40 |
| 125 | Уплотнитель стеновой 125 | 170 | 126 | 0,42 |
| 140 | Уплотнитель стеновой 140 | 184 | 140 | 0,49 |
| 145 | Уплотнитель стеновой 145 | 190 | 146 | 0,50 |
| 160 | Уплотнитель стеновой 160 | 202 | 158 | 0,51 |
| 180 | Уплотнитель стеновой 180 | 222 | 178 | 0,52 |
| 200 | Уплотнитель стеновой 200 | 237 | 193 | 0,53 |
| 225 | Уплотнитель стеновой 225 | 263 | 219 | 0,56 |
| 315 | Уплотнитель стеновой 315 | 365 | 315 | 0,78 |

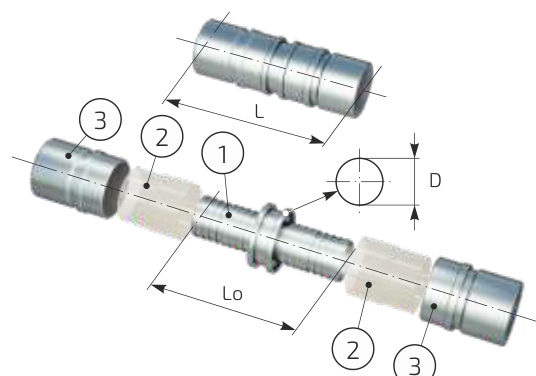

Пресс-фитинги с полимерной втулкой
Соединения этой армированной серии выбирают по номиналу напорной трубы и её исполнению. Для 115А/1,6 применяют обжимные соединения; для 75А, 95А и 115А — пресс-соединения с полимерной втулкой. Размер 225/315 использует обжимные соединения. Редукционные муфты и тройники выбирают по всем размерам узла.
| Исполнение | Номинал напорной трубы, мм | Номенклатура |
|---|---|---|
| Изопрофлекс-А 32 | 32 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 40 | 40 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 50 | 50 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 63 | 63 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 75 | 75 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 90 | 90 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 110 | 110 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 125 | 125 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 140 | 140 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 160 | 160 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
Концевые предохранители
Для гидроизоляции торца теплоизоляции. В таблице показаны предохранители REC, ТЗИ, DHEC и подтверждённые полные размеры труб.
| Изделие | Типоразмеры трубы |
|---|---|
| REC 90 | 32/75 |
| ТЗИ 90 | 32/75, 32/90, 40/75, 40/90 |
| REC 110 | 40/75, 40/90, 50/90, 50/100 |
| ТЗИ 110 | 50/90, 50/100, 63/100, 63/110 |
| REC 140 | 63/100, 63/110, 75/110, 75/125, 90/125, 90/145 |
| ТЗИ 140 | 75/110, 75/125, 90/125, 90/145 |
| ТЗИ 180 | 110/145, 110/160, 125/160, 125/180 |
| ТЗИ 225 | 125/160, 125/180, 140/180, 140/200 |
| REC 250 | 160/200, 160/225 |
| ТЗИ 250 | 160/200, 160/225 |
| ТЗИ-3 | 125/160, 140/180, 160/200, 160/225 |
| REC 315 | 225/315 |
| ТЗИ 315 | 225/315 |
| DHEC 2800 | 225/315 |

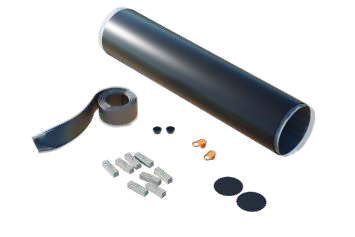

Комплект изоляции стыка
Для тепло- и гидроизоляции прямого стыка. Размер выбирают по двум оболочкам соединяемых труб. В комплект входят термоусаживаемая муфта, адгезивная лента, центраторы и пробки; компоненты теплоизоляции заказывают отдельно.
| Изделие | Две одинаковые оболочки, мм | Длина муфты, мм |
|---|---|---|
| КИС 63×63 | 63 | 800 |
| КИС 75×75 | 75 | 800 |
| КИС 90×90 | 90 | 800 |
| КИС 100×100 | 100 | 800 |
| КИС 110×110 | 110 | 800 |
| КИС 125×125 | 125 | 800 |
| КИС 145×145 | 145 | 800 |
| КИС 160×160 | 160 | 900 |
| КИС 180×180 | 180 | 900 |
| КИС 200×200 | 200 | 900 |
| КИС 225×225 | 225 | 900 |
| КИС 315×315 | 315 | 1300 |
Комплект изоляции тройника
Кожух, герметик, крепёж и пробка для изоляции ответвления. Для заказа нужны оболочки входа, ответвления и выхода. Компоненты ППУ заказывают отдельно; таблица показывает допустимый диапазон основного прохода.
| Изделие | Диапазон оболочки основного прохода, мм |
|---|---|
| КИТ 110/63×110/63×110/63 | 63–110 |
| КИТ 160/90×160/63×160/90 | 90–160 |
| КИТ 180/100×180/100×180/100 | 100–180 |
| КИТ 225/160×225/160×225/160 | 160–225 |

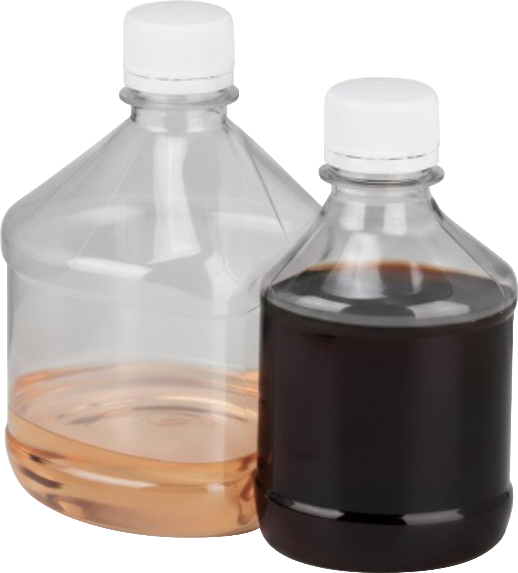

Компоненты ППУ для изоляции стыка
Два компонента: полиол и изоцианат. Дозировку подбирают для объёма конкретного изоляционного комплекта; для тройника требуется отдельная проверка его обозначения.
| Система компонентов | Для прямого стыка |
|---|---|
| КЗС 089/180 | КИС оболочек 75, 90, 100, 110 мм |
| КЗС 219/315 | КИС 125 и 145 мм |
| КЗС 273/450 | КИС 160, 180, 200, 225, 315 мм |

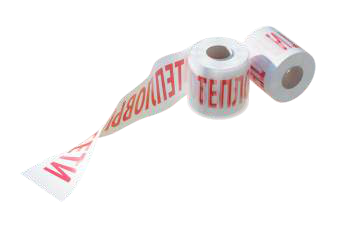

Сигнальная лента
Для обозначения подземной теплотрассы над защитной оболочкой. Вариант ленты выбирают по проекту трассы.
| Изделие | Назначение |
|---|---|
| Лента сигнальная «ТЕПЛО» | Обозначение подземной трассы |
Теплотрассы Изопрофлекс 75А — это гибкие предварительно изолированные трубопроводные системы на основе PE-RT (термостойкого полиэтилена), предназначенные для сетей горячего водоснабжения и обратных линий систем отопления. Серия рассчитана на рабочую температуру до 75 °C и рабочее давление до 1,0 МПа, что определяет её оптимальную область применения.
В отличие от серии 95А, трубы Изопрофлекс 75А ориентированы на более низкий температурный режим, за счёт чего являются более экономичным решением при сохранении всех преимуществ гибких предварительно изолированных теплотрасс. Это делает серию востребованной в проектах, где нет необходимости в работе при повышенных температурах.
Напорная труба из PE-RT обеспечивает стабильную работу при длительной эксплуатации в системах ГВС и обратки отопления. Заводская теплоизоляция и защитная оболочка снижают теплопотери и защищают трубопровод от внешних воздействий. Гибкость конструкции позволяет прокладывать трассы с минимальным количеством соединений и эффективно обходить препятствия.
Изопрофлекс 75А применяется:
- в системах горячего водоснабжения;
- в обратных трубопроводах систем отопления;
- при строительстве и реконструкции внутриквартальных и внутридворовых тепловых сетей;
- в проектах, где требуется надёжное и экономически обоснованное решение.
Документы для Изопрофлекс 75А
- Добровольный сертификат на Изопрофлекс, Изопрофлекс-А и 75А с приложением
- Добровольный сертификат СЕРТЭНЕРГО на семейство Изопрофлекс
- Монтаж пресс-фитинга с полимерной втулкой: вариант для 75А, 12.05.2025
В сертификатах указана серия 75А; конкретные исполнения и размеры сверяйте по PDF и приложению. Инструкция относится к пресс-фитингу с полимерной втулкой, а не ко всем способам соединения.
