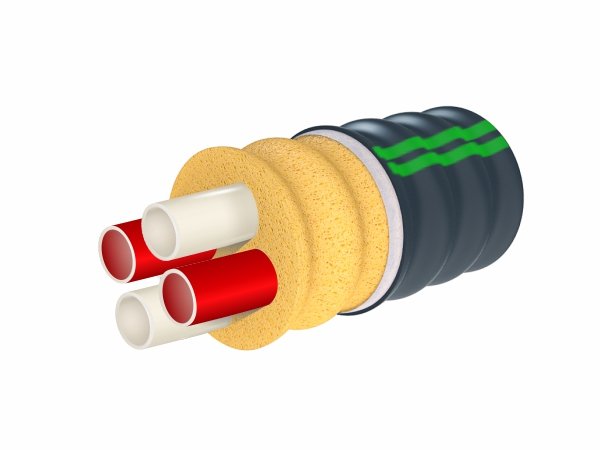

Труба Изопрофлекс Квадрига 40+40 SDR11 40+32 SDR7,4/160
| Размер: | 40+40 SDR11 40+32 SDR7,4/160 |
|---|---|
| Напорная труба DxS, мм: | 2х40х3,7 + 40х5,5 + 32х4,4 |
| Давление: | 0,6/1,0 МПа |
| Масса 1м, кг: | 4.39 |
| Мин. радиус изгиба, м: | 1.2 |
| Макс. длина в бухте, м: | 100 |
| Макс. длина на барабане, м: | 330 |
| Цена: | 7 410,59 руб / м |
| Единица измерения: | м |
| Наличие: | В наличии |
| Артикул (SKU): | kv40_160 |
Оставить заявку
С этим товаром покупают:
Уплотнитель стеновой
Резиновое уплотнение применяется при устройстве ввода предизолированной трубы через стену. Нужный типоразмер выбирают по наружному диаметру защитной оболочки, а не по диаметру напорной трубы.
Общая номенклатура используется для линеек Изопрофлекс и Касафлекс. Для конкретной трубы выбирайте строку, соответствующую её оболочке.
| Типоразмер | Название | D, мм | d, мм | Масса, кг |
|---|---|---|---|---|
| 160 | Уплотнитель стеновой 160 | 202 | 158 | 0,51 |
Пресс-фитинг под сварку
Переход на металлический участок; гильза надвижная подбирается для того же размера.
| Исполнение | Напорная труба, мм | Соединительные элементы |
|---|---|---|
| Изопрофлекс 40 | 40×3,7 | Пресс-фитинг под сварку 40 (Р) |
Пресс-муфты, тройники и надвижные гильзы
Для равнопроходного стыка нужны муфта и две гильзы, для тройника — тройник и три гильзы. Редукционные изделия выбирают по всем присоединяемым трубам.
| Исполнение | Напорная труба, мм | Соединительные элементы |
|---|---|---|
| Изопрофлекс 40 | 40×3,7 | Пресс-муфта / пресс-тройник / гильза 40 (Р) |
Фитинг компрессионный
Переход с наружной резьбой. Подбор учитывает диаметр и стенку каждого напорного канала; фитинги разных стенок не подменяют друг друга.
| Изделие | Напорная труба, мм | Наружная резьба |
|---|---|---|
| Фитинг 32×4,4 Jt | 32×4,4 | 1″ |
| Фитинг 40×3,7 Jt | 40×3,7 | 1¼″ |
| Фитинг 40×5,5 HL | 40×5,5 | 1¼″ |
Комплект изоляции стыка
Для тепло- и гидроизоляции прямого стыка. Размер выбирают по двум оболочкам соединяемых труб. В комплект входят термоусаживаемая муфта, адгезивная лента, центраторы и пробки; компоненты теплоизоляции заказывают отдельно.
| Изделие | Две одинаковые оболочки, мм | Длина муфты, мм |
|---|---|---|
| КИС 160×160 | 160 | 900 |
Комплект изоляции тройника
Кожух, герметик, крепёж и пробка для изоляции ответвления. Для заказа нужны оболочки входа, ответвления и выхода. Компоненты ППУ заказывают отдельно; таблица показывает допустимый диапазон основного прохода.
| Изделие | Диапазон оболочки основного прохода, мм |
|---|---|
| КИТ 160/90×160/63×160/90 | 90–160 |
| КИТ 180/100×180/100×180/100 | 100–180 |
| КИТ 225/160×225/160×225/160 | 160–225 |
Компоненты ППУ для изоляции стыка
Два компонента: полиол и изоцианат. Дозировку подбирают для объёма конкретного изоляционного комплекта; для тройника требуется отдельная проверка его обозначения.
| Система компонентов | Для прямого стыка |
|---|---|
| КЗС 273/450 | КИС 160, 180, 200, 225, 315 мм |
Сигнальная лента
Для обозначения подземной теплотрассы над защитной оболочкой. Вариант ленты выбирают по проекту трассы.
| Изделие | Назначение |
|---|---|
| Лента сигнальная «ТЕПЛО» | Обозначение подземной трассы |
