Изопрофлекс Тандем — двойная теплотрасса для отопления

Изопрофлекс Тандем

Двойная труба в общей изоляции. Рабочая температура 95°С, рабочее давление 0,6 МПа

Изопрофлекс Тандем — двойная гибкая теплотрасса в заводской теплоизоляции для отопления и ГВС. Компактное решение для прокладки двух труб (подача-обратка) в одной оболочке.

Труба Изопрофлекс Тандем — двухтрубная гибкая труба для отопления и ГВС — Двухтрубная труба Изопрофлекс Тандем для подачи и обратки отопления

Типоразмеры

Размер	Давление	Макс. длина в бухте, м	Артикул	Цена	Наличие
25+25/90	0,6 МПа	175	t25_90	3 087,21 руб/м	В наличии
32+32/110	0,6 МПа	133	t32_110	3 817,38 руб/м	В наличии
40+40/125	0,6 МПа	120	t40_125	4 801,01 руб/м	В наличии
50+50/160	0,6 МПа	100	t50_160	7 244,06 руб/м	В наличии
63+63/180	0,6 МПа	80	t63_180	9 685,28 руб/м	В наличии

Комплектующие

Уплотнитель стеновой

Резиновое уплотнение применяется при устройстве ввода предизолированной трубы через стену. Нужный типоразмер выбирают по наружному диаметру защитной оболочки, а не по диаметру напорной трубы.

Общая номенклатура используется для линеек Изопрофлекс и Касафлекс. Для конкретной трубы выбирайте строку, соответствующую её оболочке.

Стеновой уплотнитель для трубы Изопрофлекс Тандем — Подбор по наружному диаметру защитной оболочки

Типоразмер	Название	D, мм	d, мм	Масса, кг
63	Уплотнитель стеновой 63	106	63	0,16
75	Уплотнитель стеновой 75	119	75	0,24
90	Уплотнитель стеновой 90	134	90	0,30
100	Уплотнитель стеновой 100	144	100	0,35
110	Уплотнитель стеновой 110	155	111	0,40
125	Уплотнитель стеновой 125	170	126	0,42
140	Уплотнитель стеновой 140	184	140	0,49
145	Уплотнитель стеновой 145	190	146	0,50
160	Уплотнитель стеновой 160	202	158	0,51
180	Уплотнитель стеновой 180	222	178	0,52
200	Уплотнитель стеновой 200	237	193	0,53
225	Уплотнитель стеновой 225	263	219	0,56
315	Уплотнитель стеновой 315	365	315	0,78

Пресс-фитинг под сварку

Переход на металлический участок; гильза надвижная подбирается для того же размера.

Техническая документация производителя, страница 13 PDF.

Пресс-фитинг Изопрофлекс под сварку. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 13. Конкретное исполнение выбирают по таблице.

Исполнение	Напорная труба, мм	Соединительные элементы
Изопрофлекс 25	25×2,3	Пресс-фитинг под сварку 25 (Р)
Изопрофлекс 32	32×2,9	Пресс-фитинг под сварку 32 (Р)
Изопрофлекс 40	40×3,7	Пресс-фитинг под сварку 40 (Р)
Изопрофлекс 50	50×4,6	Пресс-фитинг под сварку 50 (Р)
Изопрофлекс 63	63×5,8	Пресс-фитинг под сварку 63 (Р)
Изопрофлекс 75	75×6,8	Пресс-фитинг под сварку 75 (Р)
Изопрофлекс 90	90×8,2	Пресс-фитинг под сварку 90 (Р)
Изопрофлекс 110	110×10,0	Пресс-фитинг под сварку 110 (Р)

Пресс-муфты, тройники и надвижные гильзы

Для равнопроходного стыка нужны муфта и две гильзы, для тройника — тройник и три гильзы. Редукционные изделия выбирают по всем присоединяемым трубам.

Техническая документация производителя, страница 14 PDF.

Пресс-муфта Изопрофлекс. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 14. Конкретное исполнение выбирают по таблице.

Пресс-тройник Изопрофлекс. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 17. Конкретное исполнение выбирают по таблице.

Надвижная гильза Изопрофлекс. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 23. Конкретное исполнение выбирают по таблице.

Исполнение	Напорная труба, мм	Соединительные элементы
Изопрофлекс 25	25×2,3	Пресс-муфта / пресс-тройник / гильза 25 (Р)
Изопрофлекс 32	32×2,9	Пресс-муфта / пресс-тройник / гильза 32 (Р)
Изопрофлекс 40	40×3,7	Пресс-муфта / пресс-тройник / гильза 40 (Р)
Изопрофлекс 50	50×4,6	Пресс-муфта / пресс-тройник / гильза 50 (Р)
Изопрофлекс 63	63×5,8	Пресс-муфта / пресс-тройник / гильза 63 (Р)
Изопрофлекс 75	75×6,8	Пресс-муфта / пресс-тройник / гильза 75 (Р)
Изопрофлекс 90	90×8,2	Пресс-муфта / пресс-тройник / гильза 90 (Р)
Изопрофлекс 110	110×10,0	Пресс-муфта / пресс-тройник / гильза 110 (Р)

Фитинг компрессионный

Переход с наружной резьбой. Подбор учитывает диаметр и стенку каждого напорного канала; фитинги разных стенок не подменяют друг друга.

Техническая документация производителя, страница 25 PDF.

Компрессионный фитинг Изопрофлекс, исполнение А. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 24. Конкретное исполнение выбирают по таблице.

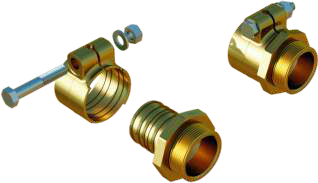

Компрессионный фитинг Изопрофлекс, исполнение Б. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 24. Конкретное исполнение выбирают по таблице.

Изделие	Напорная труба, мм	Наружная резьба
Фитинг 20×2,8 BR	20×2,8	¾″
Фитинг 25×2,3 HL	25×2,3	1″
Фитинг 25×3,5 Jt	25×3,5	¾″
Фитинг 32×2,9 HL	32×2,9	1¼″
Фитинг 32×2,9 Jt	32×2,9	1″
Фитинг 32×4,4 Jt	32×4,4	1″
Фитинг 40×3,7 Jt	40×3,7	1¼″
Фитинг 40×5,5 HL	40×5,5	1¼″
Фитинг 50×4,6 Jt	50×4,6	1½″
Фитинг 63×5,8 BR	63×5,8	2″

Фитинг компрессионный под сварку

Компрессионное соединение с переходом на металлическую часть трубопровода. Применимость указана для напорной трубы, а не для диаметра оболочки.

Техническая документация производителя, страница 26 PDF.

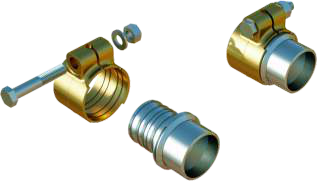

Компрессионный фитинг Изопрофлекс под сварку. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 26. Конкретное исполнение выбирают по таблице.

Изделие	Напорная труба, мм
Фитинг HL 63	63×5,8
Фитинг HL 75	75×6,8
Фитинг HL 90	90×8,2
Фитинг HL 110	110×10,0

Концевые предохранители для Тандем

Двухтрубные предохранители закрывают торец теплоизоляции вокруг двух несущих труб. Однотрубное исполнение не заменяет двухтрубное.

Техническая документация производителя, страница 30 PDF.

Двухтрубный концевой предохранитель ТЗИ для Тандем. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 30. Конкретное исполнение выбирают по таблице.

Изделие	Типоразмеры трубы
ТЗИ 2×25(40)/125	25+25/90; 32+32/110; 40+40/125
ТЗИ 2×50/200(225)	50+50/160; 63+63/180

Комплект изоляции стыка

Для тепло- и гидроизоляции прямого стыка. Размер выбирают по двум оболочкам соединяемых труб. В комплект входят термоусаживаемая муфта, адгезивная лента, центраторы и пробки; компоненты теплоизоляции заказывают отдельно.

Техническая документация производителя, страница 28 PDF.

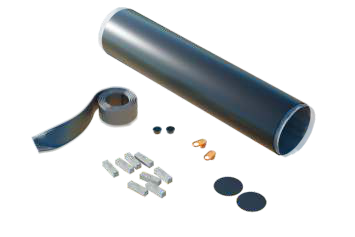

Комплект изоляции стыка Изопрофлекс. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 28. Конкретное исполнение выбирают по таблице.

Изделие	Две одинаковые оболочки, мм	Длина муфты, мм
КИС 63×63	63	800
КИС 75×75	75	800
КИС 90×90	90	800
КИС 110×110	110	800
КИС 125×125	125	800
КИС 145×145	145	800
КИС 160×160	160	900
КИС 180×180	180	900

Комплект изоляции тройника

Кожух, герметик, крепёж и пробка для изоляции ответвления. Для заказа нужны оболочки входа, ответвления и выхода. Компоненты ППУ заказывают отдельно; таблица показывает допустимый диапазон основного прохода.

Техническая документация производителя, страница 29 PDF.

Комплект изоляции тройника Изопрофлекс. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 29. Конкретное исполнение выбирают по таблице.

Изделие	Диапазон оболочки основного прохода, мм
КИТ 110/63×110/63×110/63	63–110
КИТ 160/90×160/63×160/90	90–160
КИТ 180/100×180/100×180/100	100–180
КИТ 225/160×225/160×225/160	160–225

Компоненты ППУ для изоляции стыка

Два компонента: полиол и изоцианат. Дозировку подбирают для объёма конкретного изоляционного комплекта; для тройника требуется отдельная проверка его обозначения.

Техническая документация производителя, страница 42 PDF.

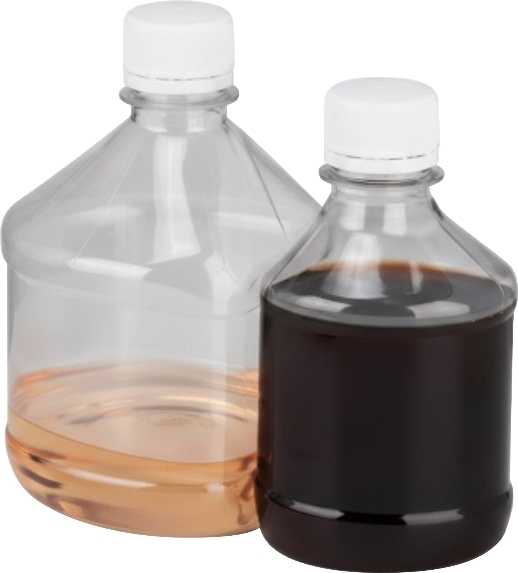

Компоненты А и Б для теплоизоляции стыка. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 42. Конкретное исполнение выбирают по таблице.

Система компонентов	Для прямого стыка
КЗС 089/180	КИС оболочек 75, 90, 100, 110 мм
КЗС 219/315	КИС 125 и 145 мм
КЗС 273/450	КИС 160, 180, 200, 225, 315 мм

Сигнальная лента

Для обозначения подземной теплотрассы над защитной оболочкой. Вариант ленты выбирают по проекту трассы.

Техническая документация производителя, страница 44 PDF.

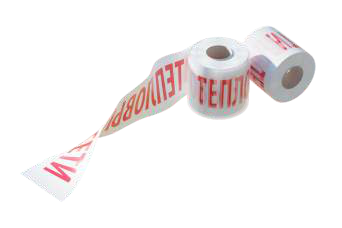

Сигнальная лента ПОЛИМЕРТЕПЛО. Иллюстрация изготовителя, редакция 01.2026, PDF-стр. 44. Конкретное исполнение выбирают по таблице.

Изделие	Назначение
Лента сигнальная «ТЕПЛО»	Обозначение подземной трассы

Изопрофлекс Тандем — это двойная гибкая теплотрасса в заводской теплоизоляции, предназначенная для прокладки инженерных сетей отопления и горячего водоснабжения. Конструкция позволяет разместить две напорные трубы в одной общей оболочке, что делает систему компактной и удобной при монтаже. Трубы Изопрофлекс Тандем применяются в частном и городском строительстве, где требуется одновременная прокладка подающего и обратного трубопровода по одной трассе. Такое решение снижает объем земляных работ, упрощает трассировку и сокращает сроки монтажа. Двойная труба Тандем изготавливается из полимерных материалов с заводской теплоизоляцией, что обеспечивает стабильные теплотехнические характеристики и защиту трубопровода от внешних воздействий. Гибкость конструкции позволяет прокладывать теплотрассу с обходом препятствий без использования дополнительных фасонных элементов. Изопрофлекс Тандем используется: в системах отопления частных домов и коттеджей; при подключении зданий к источникам теплоснабжения; в распределительных тепловых сетях небольшой и средней протяженности; при реконструкции существующих теплотрасс с ограниченным пространством для прокладки. Применение двойной теплотрассы позволяет оптимизировать компоновку инженерных сетей и снизить эксплуатационные затраты за счет уменьшения теплопотерь и количества соединений. В данном разделе каталога представлены варианты теплотрасс Изопрофлекс Тандем, что позволяет подобрать решение под конкретные параметры теплосети и условия эксплуатации.
