Труба USYSTEMS Aqua Twin (Uponor Ecoflex Aqua) 40x5,5-32x4,4/175
| Размер: | 40x5,5-32x4,4/175 |
|---|---|
| Напорная труба DxS, мм: | 40x5,5+32x4,4 |
| Давление: | 10 |
| Масса 1м, кг: | 2.8 |
| Мин. радиус изгиба, м: | 0.9 |
| Макс. длина в бухте, м: | 200 |
| Цена: | По запросу |
| Единица измерения: | м |
| Наличие: | В наличии |
| Артикул (SKU): | 1136752 |
Оставить заявку
Aqua Twin 40+32: подача и рециркуляция ГВС

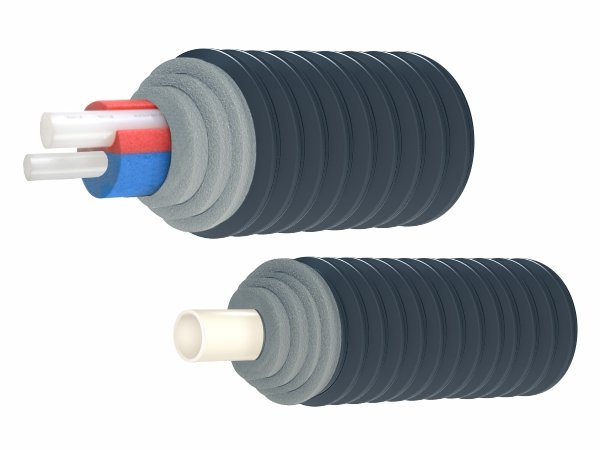

Артикул 1136752 — Aqua Twin с двумя несущими трубами PE-Xa в общем кожухе 175 мм: 40×5,5 мм для подачи горячей воды и 32×4,4 мм для рециркуляции. Это двухтрубная система ГВС; для пары подачи и обратки отопления выбирают соответствующее исполнение Thermo Twin. Между трубами Aqua Twin предусмотрена теплоизоляционная сердцевина, изоляция выполнена из вспененного сшитого полиэтилена, кожух — из гофрированного полиэтилена высокой плотности. Каталог USYSTEMS указывает 10 бар и максимальную рабочую температуру 95 °C; режим сети проверяют по проекту.
Минимальный радиус изгиба для 1136752 — 0,9 м, масса — 2,8 кг/м, длина бухты в каталоге — 200 м. У соседнего Aqua Twin 50×6,9+32×4,4/175, артикул 1136753, оболочка и рециркуляционная труба те же, но подающая труба больше, радиус 1 м и масса 3,1 кг/м. Выбирайте размер подачи по расчётному расходу и потерям давления, а присоединения — отдельно для 40×5,5 и 32×4,4 мм. Наружные 175 мм описывают кожух. Длину, наличие и комплектность поставки уточняют отдельно от каталожного значения бухты.
Сравнить: USYSTEMS Aqua Twin (Uponor Ecoflex Aqua) 50x6,9-32x4,4/175
Документы для этой серии
С этим товаром покупают:
Зажимные фитинги с наружной резьбой
Фитинги типа 1 подбирают по диаметру, стенке и PN каждого несущего канала. В Quattro могут одновременно требоваться исполнения PN6 и PN10. Для резьбы нужен соответствующий уплотнительный материал.
| Артикул | Напорная труба, мм | PN, бар | Изделие |
|---|---|---|---|
| USYSTEMS 1237714 | 32×4,4 | 10 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237715 | 40×5,5 | 10 | Зажимной наконечник с наружной резьбой, тип 1 |
Соединения и резьбовые элементы USYSTEMS
Прямые зажимные соединители подбирают для каждой несущей трубы по диаметру и стенке; резьбовые муфты, угольники, тройники и переходы — по всей схеме соединения. Размеры и артикулы следует сверять в техническом каталоге для выбранного узла.
| Артикул / изделие | Назначение |
|---|---|
| USYSTEMS 1135994 | Зажимной соединитель 32×4,4 — 32×4,4 PN10 |
| USYSTEMS 1135995 | Зажимной соединитель 40×5,5 — 40×5,5 PN10 |
Концевые уплотнители Single / Twin / Quattro
Гидроизоляция торца теплоизоляции. Исполнение выбирают по числу каналов, диаметрам всех несущих труб и оболочке. Резиновый комплект включает хомут и уплотнительное кольцо.
| Артикул | Исполнение | Материал / монтаж |
|---|---|---|
| USYSTEMS 1136697 | Twin d20–50/D175–200 | Термоусаживаемый |
| USYSTEMS 1237393 | Twin 25–40/D175 | Резиновый |
Изоляция прямых соединений
Термоусаживаемый комплект применяют совместно с концевыми уплотнителями. Для Supra Plus дополнительно нужен кабельный комплект 1136671. Фитинги для напорных труб выбирают отдельно.
| Артикул | Оболочка, мм | Длина, мм |
|---|---|---|
| USYSTEMS 1238399 | 175 | 750 |
Кожухи изоляции стыка, угольника и тройника
Кожухи для Thermo, Aqua и Varia Single/Twin, а также Supra Plus с оболочками 140, 175 и 200 мм. Содержат крепёж, редукционные кольца и герметик; фитинги не входят. Используют с концевыми уплотнителями; для Supra Plus дополнительно нужен комплект для кабеля 1136671.
| Артикул | Изделие | Оболочки, мм |
|---|---|---|
| USYSTEMS 1136675 | Комплект изоляции соединения | 140 / 175 / 200 |
| USYSTEMS 1136674 | Комплект изоляции угольника | 140 / 175 / 200 |
| USYSTEMS 1136673 | Комплект изоляции тройника | 140 / 175 / 200 |
Стеновой ввод и проход через фундамент
Манжета уплотняет проход через бетон. Комплект прохода через фундамент применяют в местах без давления грунтовых вод; включает проходную втулку и термоусаживаемый рукав. Центратор фиксирует оболочку внутри полиэтиленовой гильзы.
| Артикул | Изделие | Оболочка, мм |
|---|---|---|
| USYSTEMS 1238402 | Манжета стенового ввода | 175 |
| USYSTEMS 1238405 | Центратор | 175 |
| USYSTEMS 1136989 | Комплект прохода через фундамент | 175 / 200 |
