Незамерзающие теплоизолированные трубы USYSTEMS Supra Plus для ХВС и канализации (Uponor Ecoflex Supra Plus)
Незамерзающие теплоизолированные трубы для ХВС с греющим кабелем, рабочая температура до 40°С, рабочее давление до 10 бар
Типоразмеры
| Размер | Давление | Макс. длина в бухте, м | Артикул | Цена | Наличие |
|---|---|---|---|---|---|
| 25х2,3/140 | 16 | 150 | 1136086 | По запросу | В наличии |
| 32х2,9/140 | 16 | 100 | 1136789 | По запросу | В наличии |
| 40х3,7/140 | 16 | 150 | 1136783 | По запросу | В наличии |
| 40х3,7/175 | 16 | 150 | 1136790 | По запросу | В наличии |
| 50х4,6/140 | 16 | 150 | 1136784 | По запросу | В наличии |
| 50х4,6/175 | 16 | 150 | 1136791 | По запросу | В наличии |
| 63х5,8/140 | 16 | 150 | 1136785 | По запросу | В наличии |
| 63х5,8/175 | 16 | 150 | 1136792 | По запросу | В наличии |
| 75х6,8/175 | 16 | 150 | 1136793 | По запросу | В наличии |
| 90х8,2/200 | 16 | 100 | 1136794 | По запросу | В наличии |
| 110х10,0/200 | 16 | 100 | 1136795 | По запросу | В наличии |
Комплектующие
Концевые уплотнители Single / Twin / Quattro
Гидроизоляция торца теплоизоляции. Исполнение выбирают по числу каналов, диаметрам всех несущих труб и оболочке. Резиновый комплект включает хомут и уплотнительное кольцо.
| Артикул | Исполнение | Материал / монтаж |
|---|---|---|
| USYSTEMS 1136693 | Single d25–63/D140 | Термоусаживаемый |
| USYSTEMS 1136694 | Single d40–110/D175–200 | Термоусаживаемый |
| USYSTEMS 1136695 | Single d125/D200 | Термоусаживаемый |
| USYSTEMS 1136696 | Twin d20–40/D140 | Термоусаживаемый |
| USYSTEMS 1136697 | Twin d20–50/D175–200 | Термоусаживаемый |
| USYSTEMS 1136698 | Twin d63/D200 | Термоусаживаемый |
| USYSTEMS 1136699 | Quattro d20–40/D140–175–200 | Термоусаживаемый |
| USYSTEMS 1237381 | Single 25–32/D140 | Резиновый |
| USYSTEMS 1237383 | Single 40–63/D140 | Резиновый |
| USYSTEMS 1237392 | Twin 25–40/D140 | Резиновый |
| USYSTEMS 1237393 | Twin 25–40/D175 | Резиновый |
| USYSTEMS 1237396 | Quattro 20–32/D140 | Резиновый |
| USYSTEMS 1237398 | Quattro 25–40/D175 | Резиновый |
Изоляция прямых соединений
Термоусаживаемый комплект применяют совместно с концевыми уплотнителями. Для Supra Plus дополнительно нужен кабельный комплект 1136671. Фитинги для напорных труб выбирают отдельно.
| Артикул | Оболочка, мм | Длина, мм |
|---|---|---|
| USYSTEMS 1238398 | 140 | 750 |
| USYSTEMS 1238399 | 175 | 750 |
| USYSTEMS 1238400 | 200 | 750 |
Кожухи изоляции стыка, угольника и тройника
Кожухи для Thermo, Aqua и Varia Single/Twin, а также Supra Plus с оболочками 140, 175 и 200 мм. Содержат крепёж, редукционные кольца и герметик; фитинги не входят. Используют с концевыми уплотнителями; для Supra Plus дополнительно нужен комплект для кабеля 1136671.
| Артикул | Изделие | Оболочки, мм |
|---|---|---|
| USYSTEMS 1136675 | Комплект изоляции соединения | 140 / 175 / 200 |

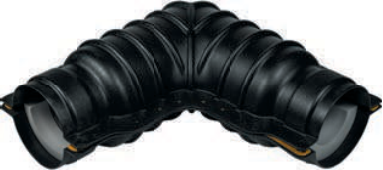

| USYSTEMS 1136674 | Комплект изоляции угольника | 140 / 175 / 200 |

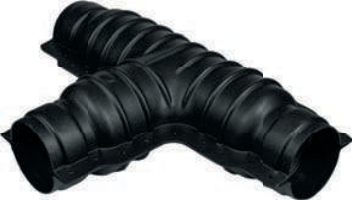

| USYSTEMS 1136673 | Комплект изоляции тройника | 140 / 175 / 200 |
Стеновой ввод и проход через фундамент
Манжета уплотняет проход через бетон. Комплект прохода через фундамент применяют в местах без давления грунтовых вод; включает проходную втулку и термоусаживаемый рукав. Центратор фиксирует оболочку внутри полиэтиленовой гильзы.
| Артикул | Изделие | Оболочка, мм |
|---|---|---|
| USYSTEMS 1238401 | Манжета стенового ввода | 140 |
| USYSTEMS 1238402 | Манжета стенового ввода | 175 |
| USYSTEMS 1238403 | Манжета стенового ввода | 200 |
| USYSTEMS 1238404 | Центратор | 140 |
| USYSTEMS 1238405 | Центратор | 175 |
| USYSTEMS 1238406 | Центратор | 200 |
| USYSTEMS 1136988 | Комплект прохода через фундамент | 140 |
| USYSTEMS 1136989 | Комплект прохода через фундамент | 175 / 200 |

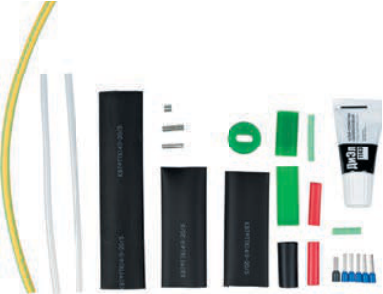

Комплекты для греющего кабеля Supra Plus
Для подключения и окончания либо соединения греющего кабеля Supra Plus. Электрический комплект подбирают для своего узла; он не заменяет фитинг напорной трубы или изоляцию стыка.
| Артикул | Изделие |
|---|---|
| USYSTEMS 1136670 | Комплект подключения и окончания |
| USYSTEMS 1136671 | Комплект соединения |
Теплоизолированные трубы USYSTEMS Supra Plus для холодного водоснабжения и канализации
Трубы USYSTEMS Supra Plus — это теплоизолированные системы с греющим кабелем, предназначенные для холодного водоснабжения и напорной канализации в условиях отрицательных температур. Линейка является локализованной версией Uponor Ecoflex Supra Plus и применяется в наружных инженерных сетях.
Главная особенность конструкции — встроенный саморегулирующийся греющий кабель, который предотвращает замерзание транспортируемой среды. Это позволяет использовать трубы в регионах с суровым климатом без необходимости дополнительной защиты трубопровода.
Внутренняя труба выполнена из прочного полимерного материала, устойчивого к давлению и внешним воздействиям. Теплоизоляция снижает теплопотери и обеспечивает стабильную работу системы.
Система поставляется в готовом виде, что значительно упрощает монтаж и сокращает сроки строительства. Гибкость труб позволяет прокладывать трассы с минимальным количеством соединений.
Преимущества USYSTEMS Supra Plus
- встроенный греющий кабель — защита от замерзания
- подходит для ХВС и напорной канализации
- рабочая температура до 40°C и давление до 10 бар
- снижение затрат на монтаж и эксплуатацию
- надежная работа в условиях низких температур
Трубы USYSTEMS Supra Plus применяются для прокладки наружных сетей водоснабжения и канализации в частных домах, коттеджных поселках и промышленных объектах, где требуется защита от замерзания.
