Труба ГПИ ИЗОКОМ А-PE-Xa 115 °C 1,0 / 1,6 МПа
Для высокотемпературных систем отопления и ГВС. Давление до 1,6 МПа
Типоразмеры не добавлены
Комплектующие
Соединительные элементы ИЗОКОМ
Соединения подбирают для этой серии: армированная и неармированная напорные трубы используют разные исполнения. Для двухтрубного варианта фитинги выбирают отдельно для каждого несущего канала; редукционные изделия — по всем присоединяемым размерам.
| Изделие | Подбор |
|---|---|
| Гильза обжимная | По серии, диаметру и стенке напорной трубы |

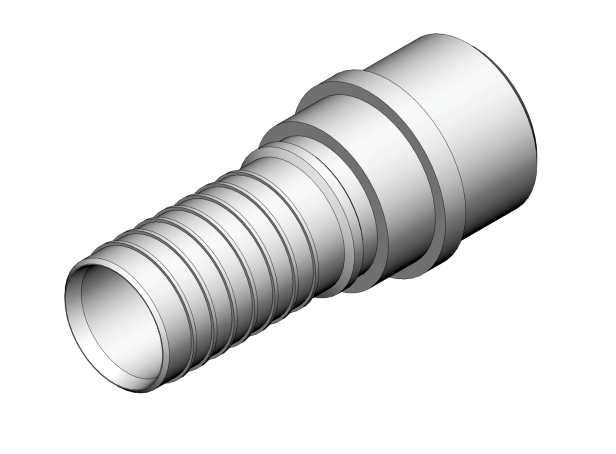

| Фитинг обжимной под сварку | По серии, диаметру и стенке напорной трубы |
| Муфта обжимная равнопроходная и редукционная | По серии, диаметру и стенке напорной трубы |
| Тройник обжимной равнопроходный и редукционный | По серии, диаметру и стенке напорной трубы |
| Отвод обжимной | По серии, диаметру и стенке напорной трубы |
Материалы изоляции соединений ИЗОКОМ
Для прямого стыка, перехода, отвода и тройника используют соответствующий комплект и кожух. Диаметры всех оболочек, рабочее исполнение трубы и состав ППУ указывают для конкретного узла.
| Изделие | Назначение |
|---|---|
| Комплект изоляции стыка КИС ГПИ | Прямое и переходное соединение |
| Кожух полимерный | Муфта, отвод или тройник |

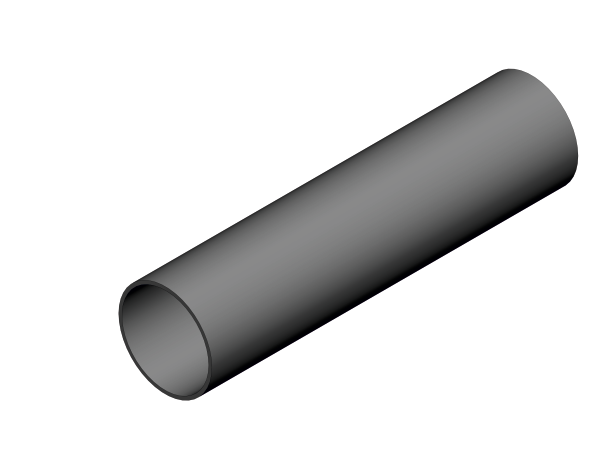

| Муфта полиэтиленовая термоусаживаемая | Изоляция стыкового соединения |
| Муфта термоусаживаемая переходная | Соединение оболочек разных диаметров |
| Полиол и изоцианат | Дозировка по выбранному КИС |
| Пробки, клеевая и термоусаживаемая ленты | Материалы комплекта изоляции |

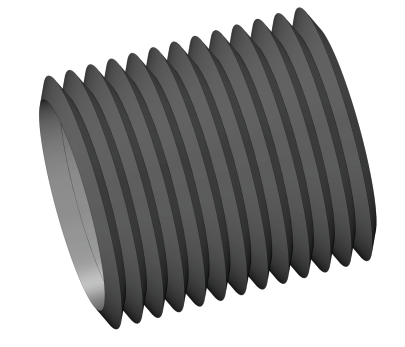

Манжеты стенового ввода и торцевые окончания ИЗОКОМ
Манжета применяется при проходе трубы через строительную конструкцию. Торцевое термоусаживаемое окончание подбирают по числу несущих труб и их полному размеру с оболочкой.
| Изделие | Подбор |
|---|---|
| Манжета стенового ввода, исполнения 1 и 2 | По защитной оболочке и конструкции ввода |

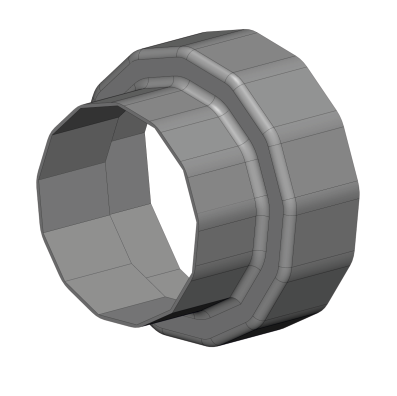

| Термоусаживаемое торцевое окончание | По числу каналов и типоразмеру трубы |

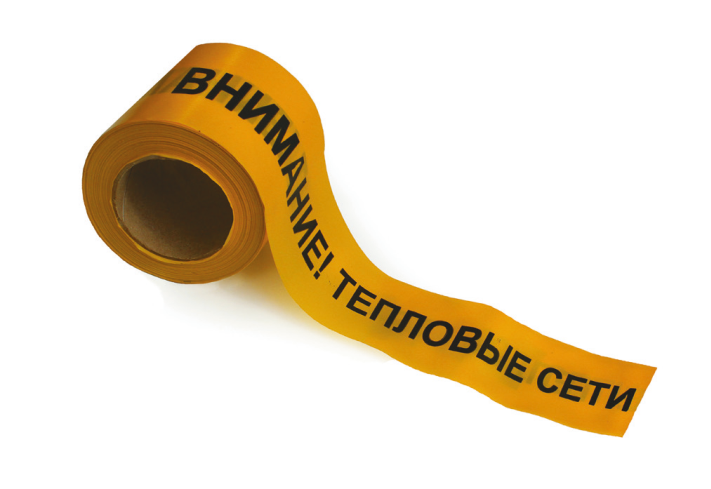

Сигнальная лента ИЗОКОМ
Обозначение подземного трубопровода; исполнение выбирают по проекту прокладки.
| Изделие | Назначение |
|---|---|
| Лента сигнальная | Маркировка трассы в грунте |
Назначение и условия эксплуатации
Труба ГПИ ИЗОКОМ А-PE-Xa 115 °C предназначена для бесканальной прокладки трубопроводов систем отопления и горячего водоснабжения с повышенными температурными и гидравлическими нагрузками. Линейка рассчитана на рабочую температуру теплоносителя до 115 °C и давление до 1,0 или 1,6 МПа.
Трубы применяются на ответственных участках тепловых сетей, где требуется повышенный запас прочности и стабильность характеристик при длительной эксплуатации.
Армированная конструкция PE-Xa
Напорная труба выполнена из сшитого полиэтилена PE-Xa с внедрённой внутрь объёмной армирующей системой. Армирование интегрировано в материал трубы на стадии экструзии и образует единую монолитную конструкцию.
В отличие от многослойных труб с клеевыми слоями, такая схема исключает расслоение и потерю прочности при температурах выше 100 °C, обеспечивая устойчивость к деформациям и гидроударам.
Аналог Изопрофлекс 115А
Трубы ИЗОКОМ А-PE-Xa 115 °C являются функциональным аналогом Изопрофлекс 115А и применяются в аналогичных инженерных системах. Они совместимы с пресс-фитингами и комплектующими для гибких предварительно изолированных труб.
Преимущества труб ИЗОКОМ А-PE-Xa 115 °C
- рабочая температура теплоносителя до 115 °C;
- рабочее давление до 1,6 МПа;
- армированная напорная труба с высоким запасом прочности;
- устойчивость к длительным температурным нагрузкам;
- высокая гибкость и минимальное количество соединений;
- заводская теплоизоляция с низкими теплопотерями;
- устойчивость к коррозии и воздействию влаги;
- длительный срок службы трубопровода.
Область применения
- магистральные и распределительные тепловые сети;
- подающие трубопроводы систем отопления;
- сети горячего водоснабжения с повышенной температурой;
- жилые, коммерческие и административные объекты;
- реконструкция и модернизация существующих теплотрасс.
Подбор типоразмера и поставка
В разделе представлены типоразмеры труб ИЗОКОМ А-PE-Xa 115 °C с различными диаметрами напорной трубы и вариантами рабочего давления 1,0 и 1,6 МПа. Подбор осуществляется с учётом параметров теплосети, температурного графика и условий прокладки.
Компания ГЛАВТРУБТОРГ осуществляет поставку труб ИЗОКОМ по всей России и оказывает техническую поддержку при подборе труб и комплектующих.
