Труба ГПИ ИЗОКОМ-2 PE-Xa 95 °C 0,6 МПа
Две трубы в одной изоляции • до 95 °C • 0,6 МПа
Типоразмеры не добавлены
Комплектующие
Соединительные элементы ИЗОКОМ
Соединения подбирают для этой серии: армированная и неармированная напорные трубы используют разные исполнения. Для двухтрубного варианта фитинги выбирают отдельно для каждого несущего канала; редукционные изделия — по всем присоединяемым размерам.
| Изделие | Подбор |
|---|---|
| Гильза надвижная | По серии, диаметру и стенке напорной трубы |

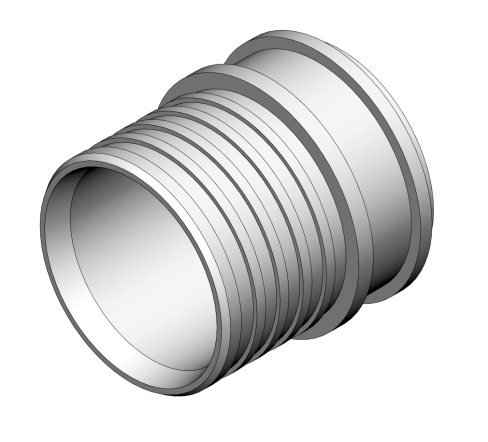

| Пресс-фитинг под сварку PE-Xa 0,6 МПа | По серии, диаметру и стенке напорной трубы |
| Пресс-муфта равнопроходная и редукционная PE-Xa 0,6 МПа | По серии, диаметру и стенке напорной трубы |
| Пресс-тройник равнопроходный и редукционный PE-Xa 0,6 МПа | По серии, диаметру и стенке напорной трубы |
| Пресс-отвод PE-Xa 0,6 МПа | По серии, диаметру и стенке напорной трубы |
Материалы изоляции соединений ИЗОКОМ
Для прямого стыка, перехода, отвода и тройника используют соответствующий комплект и кожух. Диаметры всех оболочек, рабочее исполнение трубы и состав ППУ указывают для конкретного узла.
| Изделие | Назначение |
|---|---|
| Комплект изоляции стыка КИС ГПИ | Прямое и переходное соединение |
| Кожух полимерный | Муфта, отвод или тройник |

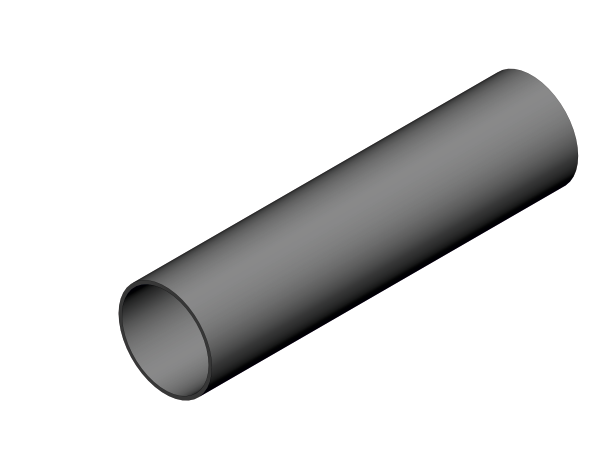

| Муфта полиэтиленовая термоусаживаемая | Изоляция стыкового соединения |
| Муфта термоусаживаемая переходная | Соединение оболочек разных диаметров |
| Полиол и изоцианат | Дозировка по выбранному КИС |
| Пробки, клеевая и термоусаживаемая ленты | Материалы комплекта изоляции |
Манжеты стенового ввода и торцевые окончания ИЗОКОМ
Манжета применяется при проходе трубы через строительную конструкцию. Торцевое термоусаживаемое окончание подбирают по числу несущих труб и их полному размеру с оболочкой.
| Изделие | Подбор |
|---|---|

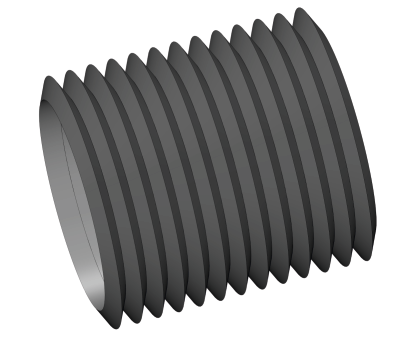

| Манжета стенового ввода, исполнения 1 и 2 | По защитной оболочке и конструкции ввода |

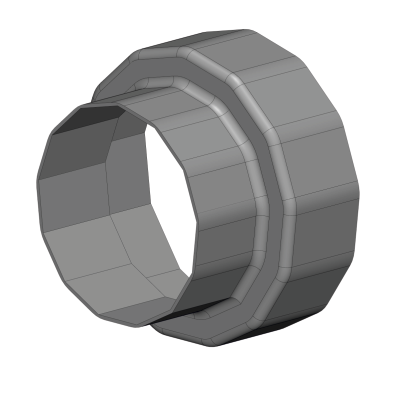

| Термоусаживаемое торцевое окончание | По числу каналов и типоразмеру трубы |
Сигнальная лента ИЗОКОМ
Обозначение подземного трубопровода; исполнение выбирают по проекту прокладки.
| Изделие | Назначение |
|---|---|

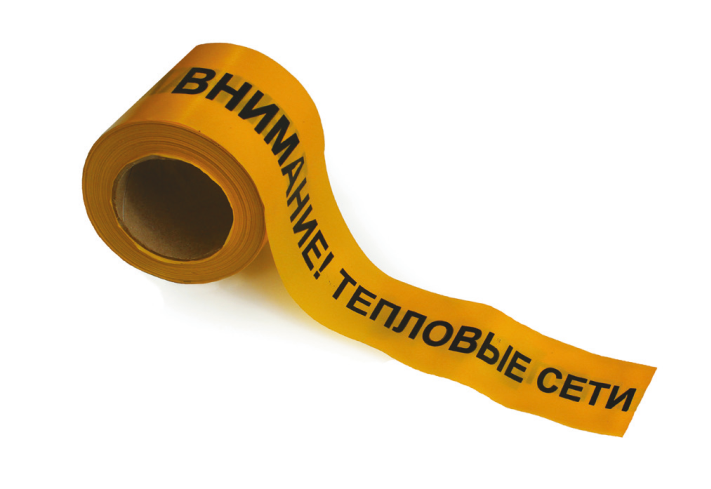

| Лента сигнальная | Маркировка трассы в грунте |
Назначение трубы ИЗОКОМ-2 PE-Xa
Труба ГПИ ИЗОКОМ-2 PE-Xa 95 °C 0,6 МПа — это двойная гибкая предварительно изолированная трубопроводная система, в которой две напорные трубы размещены в общей теплоизоляционной оболочке.
Линейка предназначена для компактной прокладки инженерных сетей отопления и горячего водоснабжения, когда требуется совместная укладка подачи и обратки либо двух независимых трубопроводов в одной трассе.
Конструкция PE-Xa без армирования
Напорные трубы выполнены из сшитого полиэтилена PE-Xa, обладающего высокой термостойкостью, гибкостью и устойчивостью к гидроударам. Конструкция рассчитана на рабочую температуру до 95 °C и давление до 0,6 МПа, что соответствует типовым тепловым сетям.
Отсутствие армирования делает трубу более экономичным решением при сохранении эксплуатационной надёжности и удобства монтажа.
Аналог Изопрофлекс Тандем
Труба ИЗОКОМ-2 PE-Xa является функциональным аналогом Изопрофлекс Тандем и применяется в аналогичных условиях. Решение подходит для объектов, где важны компактность трассы, снижение объёма земляных работ и минимизация количества соединений.
Преимущества двойной трубы ИЗОКОМ-2
- две напорные трубы в одной теплоизоляции;
- уменьшение ширины траншеи;
- сокращение времени монтажа;
- высокая гибкость трассы;
- заводская теплоизоляция с низкими теплопотерями;
- устойчивость к коррозии и влаге;
- экономичное решение для типовых систем.
Область применения
- системы отопления (подача и обратка);
- горячее водоснабжение;
- частные дома и коттеджи;
- малоэтажные жилые комплексы;
- внутриквартальные инженерные сети.
Подбор и поставка
В каталоге представлены различные типоразмеры труб ИЗОКОМ-2 PE-Xa с учётом диаметра напорных труб и толщины теплоизоляции. Специалисты ГЛАВТРУБТОРГ помогут подобрать оптимальное решение под параметры конкретного объекта.
