Труба ГПИ ИЗОКОМ А-PE-Xa 95 °C 1,0 МПа
Рабочее давление до 1,0 МПа. Для отопления и горячего водоснабжения
Типоразмеры не добавлены
Комплектующие
Соединительные элементы ИЗОКОМ
Соединения подбирают для этой серии: армированная и неармированная напорные трубы используют разные исполнения. Для двухтрубного варианта фитинги выбирают отдельно для каждого несущего канала; редукционные изделия — по всем присоединяемым размерам.
| Изделие | Подбор |
|---|---|
| Гильза надвижная | По серии, диаметру и стенке напорной трубы |

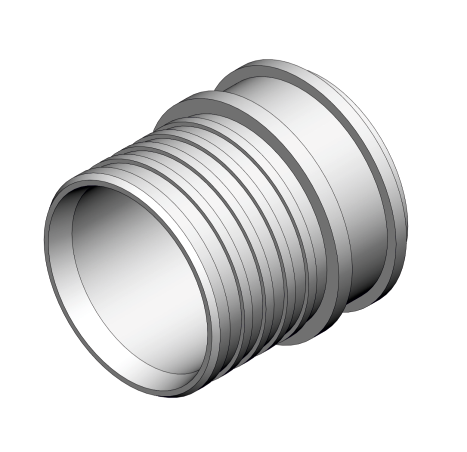

| Пресс-фитинг под сварку | По серии, диаметру и стенке напорной трубы |
| Пресс-муфта равнопроходная и редукционная | По серии, диаметру и стенке напорной трубы |
| Пресс-тройник равнопроходный и редукционный | По серии, диаметру и стенке напорной трубы |
| Пресс-отвод | По серии, диаметру и стенке напорной трубы |
Материалы изоляции соединений ИЗОКОМ
Для прямого стыка, перехода, отвода и тройника используют соответствующий комплект и кожух. Диаметры всех оболочек, рабочее исполнение трубы и состав ППУ указывают для конкретного узла.
| Изделие | Назначение |
|---|---|
| Комплект изоляции стыка КИС ГПИ | Прямое и переходное соединение |
| Кожух полимерный | Муфта, отвод или тройник |

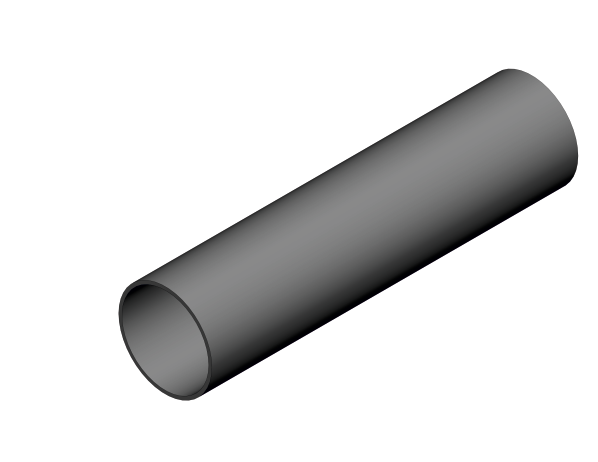

| Муфта полиэтиленовая термоусаживаемая | Изоляция стыкового соединения |
| Муфта термоусаживаемая переходная | Соединение оболочек разных диаметров |
| Полиол и изоцианат | Дозировка по выбранному КИС |
| Пробки, клеевая и термоусаживаемая ленты | Материалы комплекта изоляции |
Манжеты стенового ввода и торцевые окончания ИЗОКОМ
Манжета применяется при проходе трубы через строительную конструкцию. Торцевое термоусаживаемое окончание подбирают по числу несущих труб и их полному размеру с оболочкой.
| Изделие | Подбор |
|---|---|

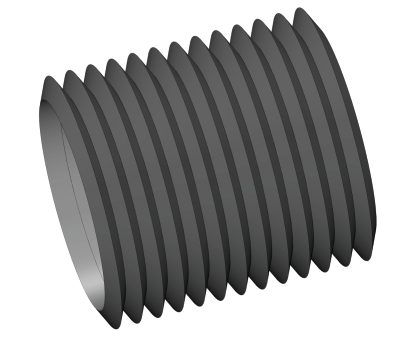

| Манжета стенового ввода, исполнения 1 и 2 | По защитной оболочке и конструкции ввода |

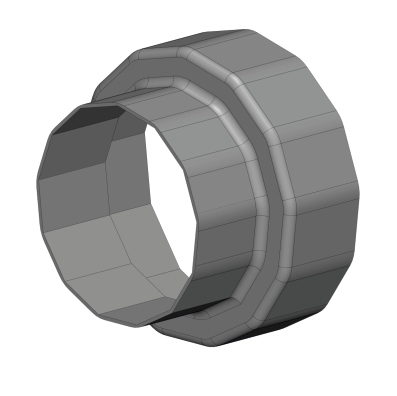

| Термоусаживаемое торцевое окончание | По числу каналов и типоразмеру трубы |

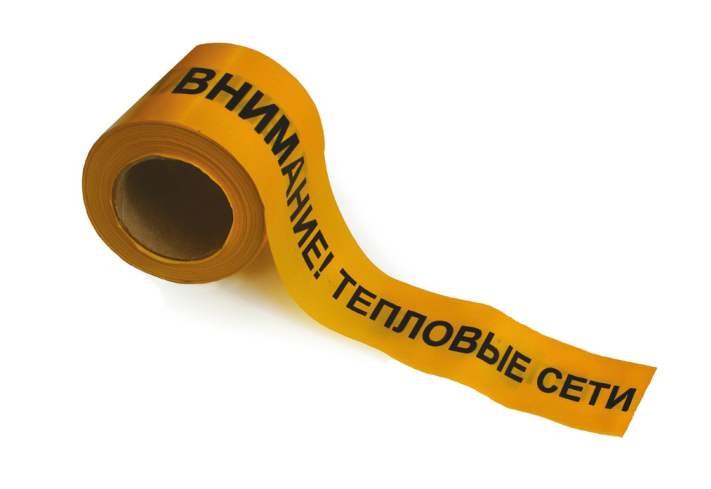

Сигнальная лента ИЗОКОМ
Обозначение подземного трубопровода; исполнение выбирают по проекту прокладки.
| Изделие | Назначение |
|---|---|
| Лента сигнальная | Маркировка трассы в грунте |
Назначение и область применения
Труба ГПИ ИЗОКОМ А-PE-Xa 95 °C 1,0 МПа предназначена для бесканальной прокладки трубопроводов систем отопления и горячего водоснабжения с повышенными требованиями к прочности и надёжности.
В конструкции используется напорная труба из сшитого полиэтилена PE-Xa с внедрённой армирующей системой, обеспечивающей устойчивость к внутреннему давлению и температурным нагрузкам. Напорная труба помещена в заводскую теплоизоляцию и защитную оболочку, что снижает теплопотери и защищает трубопровод от внешних воздействий.
Армированная конструкция
Армирующая система интегрирована в структуру напорной трубы в процессе экструзии и образует объёмную силовую схему. В отличие от многослойных труб с клеевыми слоями, такая конструкция сохраняет стабильность при температуре до 95 °C и давлении до 1,0 МПа.
Это делает трубы ИЗОКОМ А-PE-Xa оптимальным решением для протяжённых и ответственных участков тепловых сетей.
Аналог Изопрофлекс 95А
Труба ИЗОКОМ А-PE-Xa 95 °C 1,0 МПа является функциональным аналогом Изопрофлекс 95А и применяется в аналогичных условиях эксплуатации. Совместима с пресс-фитингами и комплектующими для гибких предварительно изолированных труб.
Преимущества трубы ИЗОКОМ А-PE-Xa
- рабочая температура теплоносителя до 95 °C;
- рабочее давление до 1,0 МПа;
- армированная напорная труба с повышенной прочностью;
- высокая гибкость и минимальное количество соединений;
- заводская теплоизоляция с низкими теплопотерями;
- устойчивость к коррозии и влаге;
- длительный срок службы трубопровода.
Где применяется
- внутриквартальные и локальные тепловые сети;
- системы отопления жилых и общественных зданий;
- сети горячего водоснабжения;
- коммерческие и административные объекты;
- реконструкция теплотрасс с повышенными нагрузками.
Подбор и поставка
В разделе представлены типоразмеры труб ИЗОКОМ А-PE-Xa 95 °C 1,0 МПа с различными диаметрами напорной трубы и толщиной теплоизоляции. Подбор выполняется с учётом параметров теплосети и условий прокладки.
Компания ГЛАВТРУБТОРГ осуществляет поставку труб ИЗОКОМ по всей России и оказывает техническую поддержку при выборе труб и комплектующих.
