Труба ТВЭЛ-ПЭКС-1 (ИЗОПЭКС-1) — однотрубная теплоизолированная труба для ГВС и отопления
PEX-a, заводская теплоизоляция, давление 6 и 10 бар
Типоразмеры
| Размер | Давление | Макс. длина в бухте, м | Артикул | Цена | Наличие |
|---|---|---|---|---|---|
| 20x1,9/90 | 6 бар | 400 | tvel-peks-1-20x1,9_90_6bar | По запросу | В наличии |
| 20x2,8/90 | 10 бар | 400 | tvel-peks-1-20x2,8_90_10bar | По запросу | В наличии |
| 25x2,3/90 | 6 бар | 400 | tvel-peks-1-25x2,3_90_6bar | По запросу | В наличии |
| 25x3,5/90 | 10 бар | 400 | tvel-peks-1-25x3,5_90_10bar | По запросу | В наличии |
| 32x2,9/90 | 6 бар | 400 | tvel-peks-1-32x2,9_90_6bar | По запросу | В наличии |
| 32x4,4/90 | 10 бар | 400 | tvel-peks-1-32x4,4_90_10bar | По запросу | В наличии |
| 40x3,7/90 | 6 бар | 400 | tvel-peks-1-40x3,7_90_6bar | По запросу | В наличии |
| 40x5,5/90 | 10 бар | 400 | tvel-peks-1-40x5,5_90_10bar | По запросу | В наличии |
| 50x4,6/110 | 6 бар | 300 | tvel-peks-1-50x4,6_110_6bar | По запросу | В наличии |
| 50x6,9/110 | 10 бар | 300 | tvel-peks-1-50x6,9_110_10bar | По запросу | В наличии |
| 63x5,8/125 | 6 бар | 250 | tvel-peks-1-63x5,8_125_6bar | По запросу | В наличии |
| 63x8,6/125 | 10 бар | 250 | tvel-peks-1-63x8,6_125_10bar | По запросу | В наличии |
| 75x6,8/140 | 6 бар | 200 | tvel-peks-1-75x6,8_140_6bar | По запросу | В наличии |
| 90x8,2/160 | 6 бар | 150 | tvel-peks-1-90x8,2_160_6bar | По запросу | В наличии |
| 75x10,3/140 | 10 бар | 200 | tvel-peks-1-75x10,3_140_10bar | По запросу | В наличии |
| 90x12,3/160 | 10 бар | 150 | tvel-peks-1-90x12,3_160 | По запросу | Под заказ |
| 110x10,0/160 | 6 бар | 150 | tvel-peks-1-110x10,0_160_6bar | По запросу | В наличии |
| 110x15,1/160 | 10 бар | 150 | tvel-peks-1-110x15,1_160 | По запросу | Под заказ |
Комплектующие
Материалы изоляции стыков ТВЭЛ-ПЭКС
Для прямого стыка применяют термоусаживаемую муфту либо разъёмный кожух; для угла и ответвления — соответствующий кожух. Монтажные наборы включают пробки и компоненты ППУ; соединительные фитинги подбирают отдельно.
| Изделие | Выбор исполнения |
|---|---|

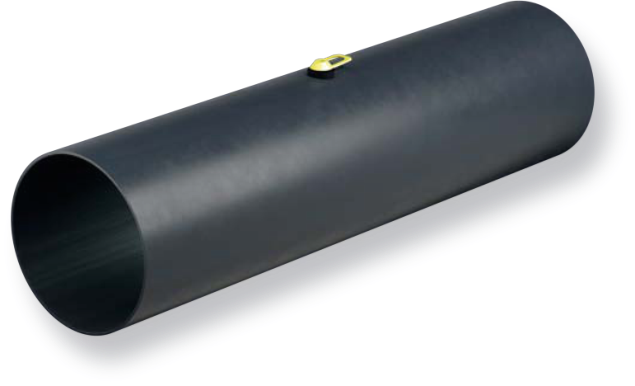

| Термоусаживаемая муфта | Оболочки 90, 110, 125, 140, 160, 180, 225 мм |

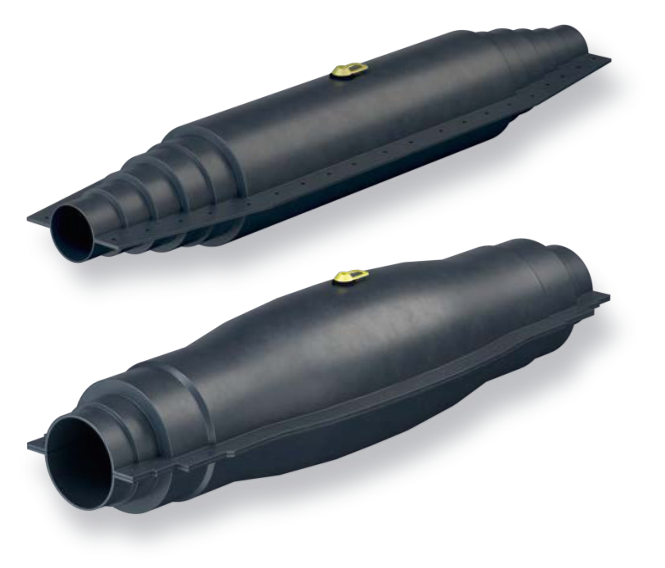

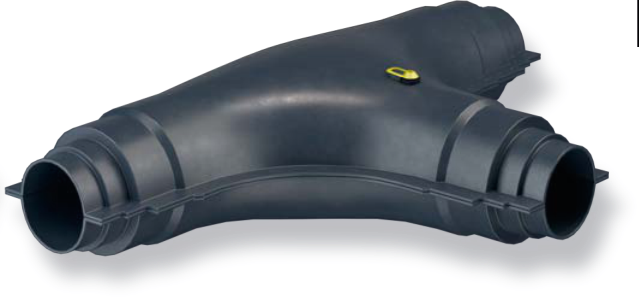

| Кожух линейного стыка / угольника / тройника | По типу узла и всем оболочкам соединяемых труб |
| Монтажный набор изоляции стыка | Муфта или полукожухи, пробки, компоненты ППУ |

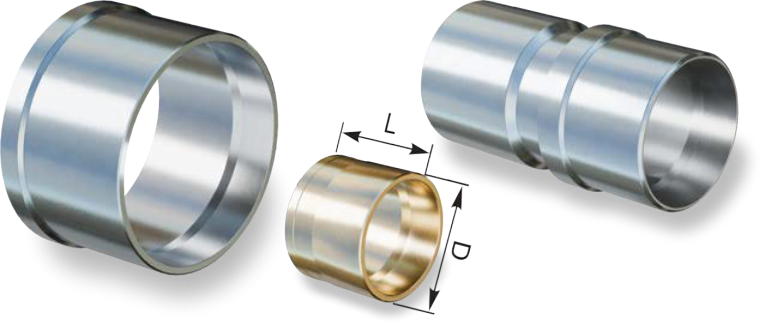

Соединительные фитинги и монтажные гильзы
Выбор учитывает армирование, режим давления, диаметр и стенку несущей трубы. На карточке показаны только подтверждённые исполнения из каталога. Редукционные муфты и тройники подбирают по всем трубам соединения; количество гильз зависит от числа соединяемых концов.
| Исполнение | Напорная труба, мм | Номенклатура |
|---|---|---|

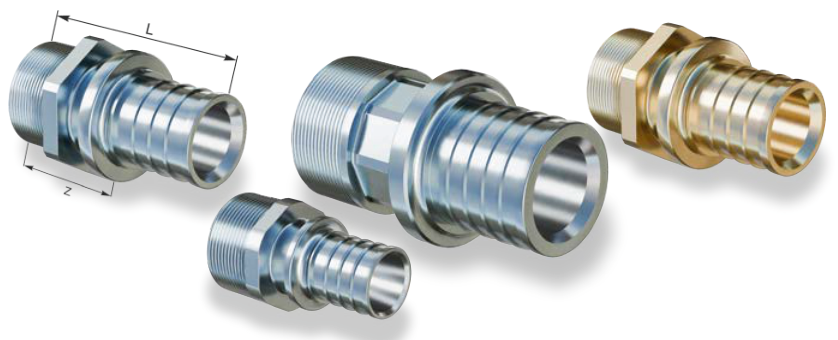

| ТВЭЛ-ПЭКС 25 6 бар | 25×2,3 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 32 6 бар | 32×2,9 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 40 6 бар | 40×3,7 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 50 6 бар | 50×4,6 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 63 6 бар | 63×5,8 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 75 6 бар | 75×6,8 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 90 6 бар | 90×8,2 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 110 6 бар | 110×10 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 25 10 бар | 25×3,5 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 32 10 бар | 32×4,4 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 40 10 бар | 40×5,5 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
| ТВЭЛ-ПЭКС 50 10 бар | 50×6,9 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
Трубы ТВЭЛ-ПЭКС-1 (ИЗОПЭКС)
Труба ТВЭЛ-ПЭКС-1 — это однотрубная гибкая предварительно теплоизолированная труба из сшитого полиэтилена PEX-a, предназначенная для прокладки систем отопления и горячего водоснабжения. Ранее данная продукция выпускалась под названием ИЗОПЭКС, поэтому оба обозначения до сих пор используются в проектной и поисковой практике.
Изготовитель труб ТВЭЛ-ПЭКС — АО «Завод Полимерных Труб». Сведения об изготовителе и перечень серий приведены в декларации на трубы ТВЭЛ-ПЭКС.
Конструкция и рабочие параметры
В конструкции трубы используется несущая труба из сшитого полиэтилена PEX-a (пероксидная сшивка, метод Энгеля), слой заводской теплоизоляции из пенополиуретана и защитная наружная оболочка. Такое исполнение обеспечивает низкие теплопотери и высокую надёжность при длительной эксплуатации.
Трубы ТВЭЛ-ПЭКС-1 выпускаются в исполнениях с рабочим давлением 6 бар (0,6 МПа) и 10 бар (1,0 МПа), что позволяет применять их как в частном домостроении, так и в распределительных тепловых сетях.
Область применения
- однотрубные системы отопления;
- сети горячего водоснабжения;
- внутриквартальные и внутридворовые тепловые сети;
- частные дома и малоэтажное строительство.
Монтаж и комплектующие
Монтаж труб ТВЭЛ-ПЭКС-1 выполняется с использованием пресс-фитингов и соединительных элементов, обеспечивающих надёжное и герметичное соединение. Гибкость трубы позволяет прокладывать трассу с минимальным количеством стыков и обходить препятствия без применения дополнительных фасонных элементов.
Трубы поставляются бухтами или на катушках, что упрощает транспортировку и ускоряет монтаж. Бесканальная прокладка позволяет снизить объём земляных работ и общую стоимость строительства трубопровода.
В данном разделе каталога представлены трубы ТВЭЛ-ПЭКС-1 различных типоразмеров и исполнений, что позволяет подобрать оптимальное решение под конкретные параметры системы отопления или ГВС.
Документы для ТВЭЛ-ПЭКС-1
Каталог описывает исполнение ТВЭЛ-ПЭКС-1, а инструкция — монтаж труб PE-Xa в ППУ-изоляции. Применимость соединения сверяйте с маркировкой трубы и фитинга. В приложении к декларации, ссылка на которую приведена выше, перечислены исполнения и типоразмеры; документы не устанавливают фактическую комплектацию поставки.
