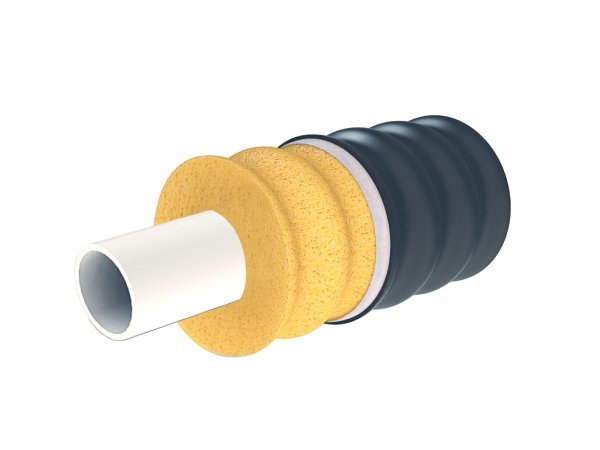

Труба ТВЭЛ-ПЭКС-1 40x5,5/90
| Размер: | 40x5,5/90 |
|---|---|
| Напорная труба DxS, мм: | 40x5,5 |
| Давление: | 10 бар |
| Масса 1м, кг: | 1,45 |
| Мин. радиус изгиба, м: | 0,8 |
| Макс. длина в бухте, м: | 400 |
| Макс. длина на барабане, м: | 1500 |
| Цена: | По запросу |
| Единица измерения: | м |
| Наличие: | В наличии |
| Артикул (SKU): | tvel-peks-1-40x5,5_90_10bar |
Оставить заявку
Однотрубный размер 40×5,5/90 на 10 бар
В общей изоляции находится одна напорная труба 40×5,5 мм; наружная оболочка — 90 мм. В таблице ТВЭЛ-ПЭКС-1 на 10 бар указаны масса 1,45 кг/м, бухта до 400 м и радиус изгиба 0,8 м.
У модели 25×3,5/90 та же оболочка 90 мм и группа 10 бар, но напорная труба имеет меньший диаметр. Для присоединения этой модели указывайте 40×5,5 мм. Диаметр напорной трубы выбирают по расчёту системы, а массу и радиус изгиба учитывают при планировании трассы и монтажа.
Сравнить: ТВЭЛ-ПЭКС-1 25x3,5/90
Документы для этой серии
С этим товаром покупают:
Материалы изоляции стыков ТВЭЛ-ПЭКС
Для прямого стыка применяют термоусаживаемую муфту либо разъёмный кожух; для угла и ответвления — соответствующий кожух. Монтажные наборы включают пробки и компоненты ППУ; соединительные фитинги подбирают отдельно.
| Изделие | Выбор исполнения |
|---|---|
| Термоусаживаемая муфта | Оболочки 90, 110, 125, 140, 160, 180, 225 мм |
| Кожух линейного стыка / угольника / тройника | По типу узла и всем оболочкам соединяемых труб |
| Монтажный набор изоляции стыка | Муфта или полукожухи, пробки, компоненты ППУ |
Соединительные фитинги и монтажные гильзы
Выбор учитывает армирование, режим давления, диаметр и стенку несущей трубы. На карточке показаны только подтверждённые исполнения из каталога. Редукционные муфты и тройники подбирают по всем трубам соединения; количество гильз зависит от числа соединяемых концов.
| Исполнение | Напорная труба, мм | Номенклатура |
|---|---|---|
| ТВЭЛ-ПЭКС 40 10 бар | 40×5,5 | Монтажная гильза; переход на сварку/наружную резьбу; равнопроходная муфта; угольник; тройник |
