Теплоизолированные трубы USYSTEMS Varia для отопления и водоснабжения (Uponor Ecoflex Varia)
Универсальные теплоизолированные трубы для отопления и водоснабжения с гибкой конфигурацией системы. Рабочая температура до 95°С, рабочее давление до 10 бар
Типоразмеры
| Размер | Давление | Макс. длина в бухте, м | Артикул | Цена | Наличие |
|---|---|---|---|---|---|
| 40x3,7/140 | 6 | 200 | 1136727 | По запросу | В наличии |
| 50x4,6/140 | 6 | 200 | 1136728 | По запросу | В наличии |
| 63x5,8/140 | 6 | 200 | 1136729 | По запросу | В наличии |
| 75x6,8/175 | 6 | 200 | 1136730 | По запросу | В наличии |
| 90x8,2/175 | 6 | 100 | 1136731 | По запросу | В наличии |
| 2x25x2,3/140 | 6 | 200 | 1136734 | По запросу | В наличии |
| 2x25x3,5/140 | 10 | 200 | 1136738 | По запросу | В наличии |
| 2x32x2,9/140 | 6 | 200 | 1136735 | По запросу | В наличии |
| 2x32x4,4/140 | 10 | 200 | 1136739 | По запросу | В наличии |
| 2x40x3,7/140 | 6 | 200 | 1136736 | По запросу | В наличии |
| 2x50x4,6/175 | 6 | 200 | 1136737 | По запросу | В наличии |
| 110x10,0/175 | 6 | 100 | 1136732 | По запросу | В наличии |
| 125x11,4/200 | 6 | 120 | 1136733 | По запросу | В наличии |
Комплектующие
Зажимные фитинги с наружной резьбой
Фитинги типа 1 подбирают по диаметру, стенке и PN каждого несущего канала. В Quattro могут одновременно требоваться исполнения PN6 и PN10. Для резьбы нужен соответствующий уплотнительный материал.
| Артикул | Напорная труба, мм | PN, бар | Изделие |
|---|---|---|---|
| USYSTEMS 1237703 | 25×2,3 | 6 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237704 | 32×2,9 | 6 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237705 | 40×3,7 | 6 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237706 | 50×4,6 | 6 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237707 | 63×5,8 | 6 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237708 | 75×6,8 | 6 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237709 | 90×8,2 | 6 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237710 | 110×10 | 6 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237711 | 125×11,4 | 6 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237712 | 20×2,8 | 10 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237713 | 25×3,5 | 10 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237714 | 32×4,4 | 10 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237715 | 40×5,5 | 10 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237716 | 50×6,9 | 10 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237717 | 63×8,6 | 10 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237718 | 75×10,3 | 10 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237719 | 90×12,3 | 10 | Зажимной наконечник с наружной резьбой, тип 1 |
| USYSTEMS 1237720 | 110×15,1 | 10 | Зажимной наконечник с наружной резьбой, тип 1 |
Соединения и резьбовые элементы USYSTEMS
Прямые зажимные соединители подбирают для каждой несущей трубы по диаметру и стенке; резьбовые муфты, угольники, тройники и переходы — по всей схеме соединения. Размеры и артикулы следует сверять в техническом каталоге для выбранного узла.
| Артикул / изделие | Назначение |
|---|---|
| USYSTEMS 1135984 | Зажимной соединитель 25×2,3 — 25×2,3 PN6 |
| USYSTEMS 1135985 | Зажимной соединитель 32×2,9 — 32×2,9 PN6 |
| USYSTEMS 1135986 | Зажимной соединитель 40×3,7 — 40×3,7 PN6 |
| USYSTEMS 1135987 | Зажимной соединитель 50×4,6 — 50×4,6 PN6 |
| USYSTEMS 1135988 | Зажимной соединитель 63×5,8 — 63×5,8 PN6 |
| USYSTEMS 1135989 | Зажимной соединитель 75×6,8 — 75×6,8 PN6 |
| USYSTEMS 1135990 | Зажимной соединитель 90×8,2 — 90×8,2 PN6 |
| USYSTEMS 1135991 | Зажимной соединитель 110×10 — 110×10 PN6 |
| USYSTEMS 1135992 | Зажимной соединитель 125×11,4 — 125×11,4 PN6 |
| USYSTEMS 1135993 | Зажимной соединитель 25×3,5 — 25×3,5 PN10 |
| USYSTEMS 1135994 | Зажимной соединитель 32×4,4 — 32×4,4 PN10 |
| USYSTEMS 1135995 | Зажимной соединитель 40×5,5 — 40×5,5 PN10 |
| USYSTEMS 1135996 | Зажимной соединитель 50×6,9 — 50×6,9 PN10 |
| USYSTEMS 1135997 | Зажимной соединитель 63×8,6 — 63×8,6 PN10 |

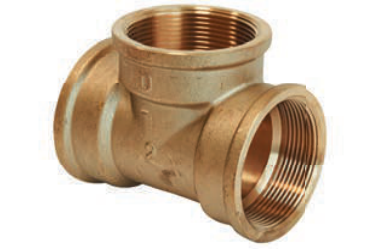

| Резьбовая муфта / угольник / тройник / переходник | Соединение зажимных наконечников с наружной резьбой; выбор всех резьб по схеме |
Кожухи изоляции стыка, угольника и тройника
Кожухи для Thermo, Aqua и Varia Single/Twin, а также Supra Plus с оболочками 140, 175 и 200 мм. Содержат крепёж, редукционные кольца и герметик; фитинги не входят. Используют с концевыми уплотнителями; для Supra Plus дополнительно нужен комплект для кабеля 1136671.
| Артикул | Изделие | Оболочки, мм |
|---|---|---|
| USYSTEMS 1136675 | Комплект изоляции соединения | 140 / 175 / 200 |

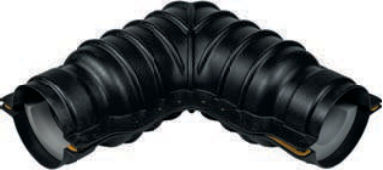

| USYSTEMS 1136674 | Комплект изоляции угольника | 140 / 175 / 200 |

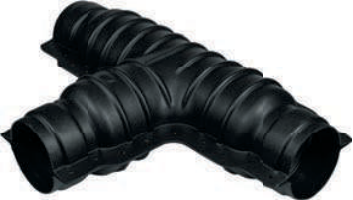

| USYSTEMS 1136673 | Комплект изоляции тройника | 140 / 175 / 200 |
Стеновой ввод и проход через фундамент
Манжета уплотняет проход через бетон. Комплект прохода через фундамент применяют в местах без давления грунтовых вод; включает проходную втулку и термоусаживаемый рукав. Центратор фиксирует оболочку внутри полиэтиленовой гильзы.
| Артикул | Изделие | Оболочка, мм |
|---|---|---|
| USYSTEMS 1238401 | Манжета стенового ввода | 140 |
| USYSTEMS 1238402 | Манжета стенового ввода | 175 |
| USYSTEMS 1238403 | Манжета стенового ввода | 200 |
| USYSTEMS 1238404 | Центратор | 140 |
| USYSTEMS 1238405 | Центратор | 175 |
| USYSTEMS 1238406 | Центратор | 200 |
| USYSTEMS 1136988 | Комплект прохода через фундамент | 140 |
| USYSTEMS 1136989 | Комплект прохода через фундамент | 175 / 200 |
Концевые уплотнители Single / Twin / Quattro
Гидроизоляция торца теплоизоляции. Исполнение выбирают по числу каналов, диаметрам всех несущих труб и оболочке. Резиновый комплект включает хомут и уплотнительное кольцо.
| Артикул | Исполнение | Материал / монтаж |
|---|---|---|
| USYSTEMS 1136693 | Single d25–63/D140 | Термоусаживаемый |
| USYSTEMS 1136694 | Single d40–110/D175–200 | Термоусаживаемый |
| USYSTEMS 1136695 | Single d125/D200 | Термоусаживаемый |
| USYSTEMS 1136696 | Twin d20–40/D140 | Термоусаживаемый |
| USYSTEMS 1136697 | Twin d20–50/D175–200 | Термоусаживаемый |
| USYSTEMS 1136698 | Twin d63/D200 | Термоусаживаемый |
| USYSTEMS 1136699 | Quattro d20–40/D140–175–200 | Термоусаживаемый |
| USYSTEMS 1237381 | Single 25–32/D140 | Резиновый |
| USYSTEMS 1237383 | Single 40–63/D140 | Резиновый |
| USYSTEMS 1237392 | Twin 25–40/D140 | Резиновый |
| USYSTEMS 1237393 | Twin 25–40/D175 | Резиновый |
| USYSTEMS 1237396 | Quattro 20–32/D140 | Резиновый |
| USYSTEMS 1237398 | Quattro 25–40/D175 | Резиновый |
Изоляция прямых соединений
Термоусаживаемый комплект применяют совместно с концевыми уплотнителями. Для Supra Plus дополнительно нужен кабельный комплект 1136671. Фитинги для напорных труб выбирают отдельно.
| Артикул | Оболочка, мм | Длина, мм |
|---|---|---|
| USYSTEMS 1238398 | 140 | 750 |
| USYSTEMS 1238399 | 175 | 750 |
| USYSTEMS 1238400 | 200 | 750 |
Теплоизолированные трубы USYSTEMS Varia для отопления и водоснабжения
Трубы USYSTEMS Varia — это универсальные теплоизолированные решения для систем отопления и водоснабжения. Линейка является локализованной версией Uponor Ecoflex Varia и позволяет реализовать различные конфигурации наружных инженерных сетей.
Конструкция труб может включать одну или несколько внутренних труб из сшитого полиэтилена PE-Xa, объединенных в общей теплоизоляции. Это дает возможность гибко подбирать решения под конкретные задачи — от простых систем до комбинированных трасс.
Внутренние трубы устойчивы к температурным нагрузкам, давлению и не подвержены коррозии. Теплоизоляция обеспечивает снижение теплопотерь и защиту от внешних факторов при прокладке в грунте.
Гибкость труб позволяет прокладывать трассы с минимальным количеством соединений, что повышает надежность системы и снижает затраты на монтаж.
Преимущества USYSTEMS Varia
- универсальность конфигураций трубопроводов
- подходит для отопления и водоснабжения
- рабочая температура до 95°C и давление до 10 бар
- снижение теплопотерь за счет теплоизоляции
- простота монтажа и высокая надежность
Трубы USYSTEMS Varia применяются в жилых, коммерческих и промышленных объектах, где требуется гибкое и надежное решение для прокладки наружных инженерных сетей.
