Изопрофлекс 115А — армированная гибкая предызолированная труба для отопления
Изопрофлекс 115А
Рабочая температура до 115 °C (кратковременно до 125 °C), рабочее давление до 1,0 МПа
Изопрофлекс 115А — гибкая армированная теплотрасса из сшитого полиэтилена для подачи отопления. Рабочая температура до 115 °C, заводская теплоизоляция.
Типоразмеры
| Размер | Давление | Макс. длина в бухте, м | Артикул | Цена | Наличие |
|---|---|---|---|---|---|
| 50/100 | 1,0 МПа | 166 | izoprofleks_115a-50_100 | По запросу | В наличии |
| 63/110 | 1,0 МПа | 133 | izoprofleks_115a-63_110 | По запросу | В наличии |
| 75/125 | 1,0 МПа | 120 | izoprofleks_115a-75_125 | По запросу | В наличии |
| 90/145 | 1,0 МПа | 107 | izoprofleks_115a-90_145 | По запросу | В наличии |
| 110/160 | 1,0 МПа | 100 | izoprofleks_115a-110_160 | По запросу | В наличии |
| 125/180 | 1,0 МПа | 80 | izoprofleks_115a-125_180 | По запросу | В наличии |
| 140/200 | 1,0 МПа | - | izoprofleks_115a-140_200 | По запросу | В наличии |
| 160/225 | 1,0 МПа | - | izoprofleks_115a-160_225 | По запросу | В наличии |
Комплектующие
Уплотнитель стеновой
Резиновое уплотнение применяется при устройстве ввода предизолированной трубы через стену. Нужный типоразмер выбирают по наружному диаметру защитной оболочки, а не по диаметру напорной трубы.
Общая номенклатура используется для линеек Изопрофлекс и Касафлекс. Для конкретной трубы выбирайте строку, соответствующую её оболочке.
| Типоразмер | Название | D, мм | d, мм | Масса, кг |
|---|---|---|---|---|
| 63 | Уплотнитель стеновой 63 | 106 | 63 | 0,16 |
| 75 | Уплотнитель стеновой 75 | 119 | 75 | 0,24 |
| 90 | Уплотнитель стеновой 90 | 134 | 90 | 0,30 |
| 100 | Уплотнитель стеновой 100 | 144 | 100 | 0,35 |
| 110 | Уплотнитель стеновой 110 | 155 | 111 | 0,40 |
| 125 | Уплотнитель стеновой 125 | 170 | 126 | 0,42 |
| 140 | Уплотнитель стеновой 140 | 184 | 140 | 0,49 |
| 145 | Уплотнитель стеновой 145 | 190 | 146 | 0,50 |
| 160 | Уплотнитель стеновой 160 | 202 | 158 | 0,51 |
| 180 | Уплотнитель стеновой 180 | 222 | 178 | 0,52 |
| 200 | Уплотнитель стеновой 200 | 237 | 193 | 0,53 |
| 225 | Уплотнитель стеновой 225 | 263 | 219 | 0,56 |
| 315 | Уплотнитель стеновой 315 | 365 | 315 | 0,78 |

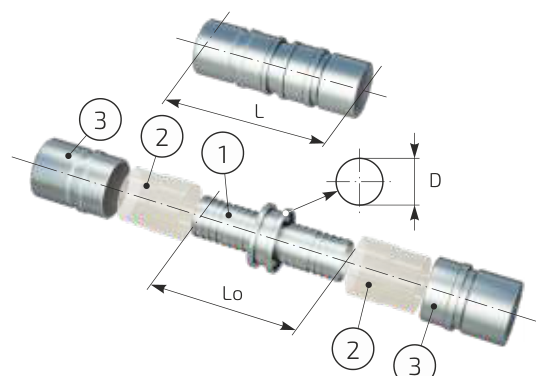

Пресс-фитинги с полимерной втулкой
Соединения этой армированной серии выбирают по номиналу напорной трубы и её исполнению. Для 115А/1,6 применяют обжимные соединения; для 75А, 95А и 115А — пресс-соединения с полимерной втулкой. Размер 225/315 использует обжимные соединения. Редукционные муфты и тройники выбирают по всем размерам узла.
| Исполнение | Номинал напорной трубы, мм | Номенклатура |
|---|---|---|
| Изопрофлекс-А 32 | 32 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 40 | 40 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 50 | 50 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 63 | 63 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 75 | 75 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 90 | 90 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 110 | 110 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 125 | 125 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 140 | 140 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
| Изопрофлекс-А 160 | 160 | Пресс-фитинг с ПВ / пресс-муфта / пресс-тройник; полимерные втулки и гильзы |
Концевые предохранители
Для гидроизоляции торца теплоизоляции. В таблице показаны предохранители REC, ТЗИ, DHEC и подтверждённые полные размеры труб.
| Изделие | Типоразмеры трубы |
|---|---|
| REC 90 | 32/75 |
| ТЗИ 90 | 32/75, 32/90, 40/75, 40/90 |
| REC 110 | 40/75, 40/90, 50/90, 50/100 |
| ТЗИ 110 | 50/90, 50/100, 63/100, 63/110 |
| REC 140 | 63/100, 63/110, 75/110, 75/125, 90/125, 90/145 |
| ТЗИ 140 | 75/110, 75/125, 90/125, 90/145 |
| ТЗИ 180 | 110/145, 110/160, 125/160, 125/180 |
| ТЗИ 225 | 125/160, 125/180, 140/180, 140/200 |
| REC 250 | 160/200, 160/225 |
| ТЗИ 250 | 160/200, 160/225 |
| ТЗИ-3 | 125/160, 140/180, 160/200, 160/225 |
| REC 315 | 225/315 |
| ТЗИ 315 | 225/315 |
| DHEC 2800 | 225/315 |

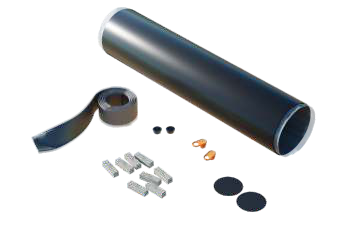

Комплект изоляции стыка
Для тепло- и гидроизоляции прямого стыка. Размер выбирают по двум оболочкам соединяемых труб. В комплект входят термоусаживаемая муфта, адгезивная лента, центраторы и пробки; компоненты теплоизоляции заказывают отдельно.
| Изделие | Две одинаковые оболочки, мм | Длина муфты, мм |
|---|---|---|
| КИС 63×63 | 63 | 800 |
| КИС 75×75 | 75 | 800 |
| КИС 90×90 | 90 | 800 |
| КИС 100×100 | 100 | 800 |
| КИС 110×110 | 110 | 800 |
| КИС 125×125 | 125 | 800 |
| КИС 145×145 | 145 | 800 |
| КИС 160×160 | 160 | 900 |
| КИС 180×180 | 180 | 900 |
| КИС 200×200 | 200 | 900 |
| КИС 225×225 | 225 | 900 |
| КИС 315×315 | 315 | 1300 |
Комплект изоляции тройника
Кожух, герметик, крепёж и пробка для изоляции ответвления. Для заказа нужны оболочки входа, ответвления и выхода. Компоненты ППУ заказывают отдельно; таблица показывает допустимый диапазон основного прохода.
| Изделие | Диапазон оболочки основного прохода, мм |
|---|---|
| КИТ 110/63×110/63×110/63 | 63–110 |
| КИТ 160/90×160/63×160/90 | 90–160 |
| КИТ 180/100×180/100×180/100 | 100–180 |
| КИТ 225/160×225/160×225/160 | 160–225 |

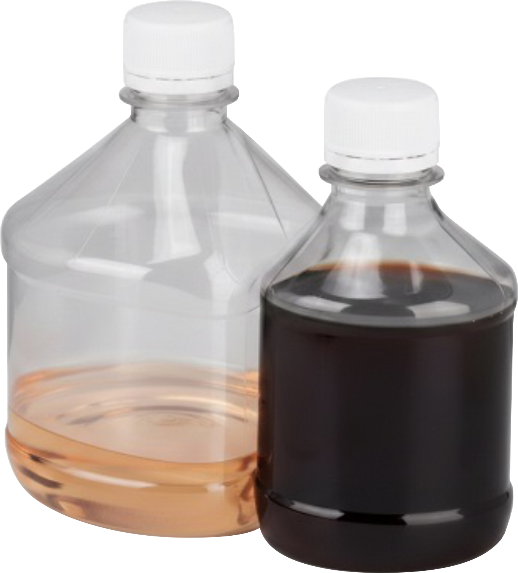

Компоненты ППУ для изоляции стыка
Два компонента: полиол и изоцианат. Дозировку подбирают для объёма конкретного изоляционного комплекта; для тройника требуется отдельная проверка его обозначения.
| Система компонентов | Для прямого стыка |
|---|---|
| КЗС 089/180 | КИС оболочек 75, 90, 100, 110 мм |
| КЗС 219/315 | КИС 125 и 145 мм |
| КЗС 273/450 | КИС 160, 180, 200, 225, 315 мм |

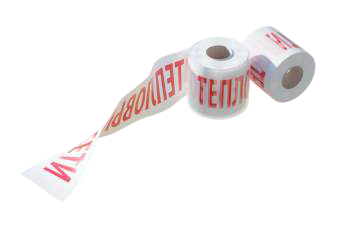

Сигнальная лента
Для обозначения подземной теплотрассы над защитной оболочкой. Вариант ленты выбирают по проекту трассы.
| Изделие | Назначение |
|---|---|
| Лента сигнальная «ТЕПЛО» | Обозначение подземной трассы |
Теплотрассы Изопрофлекс 115А — это армированные гибкие предварительно изолированные трубопроводные системы, предназначенные для подающих линий систем отопления с повышенными температурными нагрузками. Серия рассчитана на рабочую температуру до 115 °C и рабочее давление до 1,0 МПа, что определяет её применение в наиболее нагруженных участках тепловых сетей.
Изопрофлекс 115А относится к высокотемпературным сериям и применяется там, где стандартные решения не обеспечивают требуемый запас по температуре. По сравнению с серией 95А, трубы 115А рассчитаны на более жёсткий тепловой режим, что отражается как на конструкции напорной трубы, так и на стоимости изделия. Более высокая цена обусловлена возможностью стабильной работы при повышенной температуре теплоносителя.
Армированная напорная труба из сшитого полиэтилена обеспечивает повышенную прочность и устойчивость к внутреннему давлению. Заводская теплоизоляция и защитная оболочка снижают теплопотери и защищают трубопровод от внешних воздействий. Гибкость конструкции позволяет прокладывать теплотрассы с минимальным количеством соединений и эффективно обходить препятствия.
Изопрофлекс 115А применяется:
- в подающих трубопроводах систем отопления;
- в городских и квартальных тепловых сетях;
- на участках с высокой температурой теплоносителя;
- при строительстве и реконструкции инженерных сетей с повышенными требованиями к надёжности.
Документы для Изопрофлекс 115А
- Добровольный сертификат на Изопрофлекс-115А
- Добровольный сертификат СЕРТЭНЕРГО на семейство Изопрофлекс
- Монтаж пресс-фитинга с полимерной втулкой: вариант для 115А, 22.04.2025
Сертификат на 115А относится к указанным в PDF типоразмерам. Для пресс-фитинга с полимерной втулкой выбран отдельный вариант инструкции производителя для 115А.
